一種槽車裝油鶴管結構圖安裝及應用說明
一種液體輸送裝置，特別是一種槽車裝油鶴管。槽車裝油鶴管是裝油車間的主要設備之一，目前的裝油鶴管是由固定管、倒U型管、伸縮管組件及倒U型管的支撐桿和伸縮管組件的卷揚控制機構組成，伸縮管組件由管節套裝組成，倒U型管一端通過旋轉接頭與固定管聯接，另一端與伸縮管組件聯接。裝油時，操作工一方面要在操作平臺上控制設在固定管上的控制閥的開啟和關閉，另一方面又需要到裝油槽車工作臺上控制伸縮管組件，完成油品的輸送。雖然其結構簡單，但在長期使用中暴露了不少問題：
1、存在人身安全事故隱患。每次裝車時，需要操作工多次攀登到裝油槽車工作臺上，完成伸縮管組件收縮、提伸，由于許多裝油槽車工作臺護欄不夠完善，起不到保護作用，并且操作部位經常因有油而打滑，操作工長年工作會有人身事故安全隱患。
2、支撐部件使用不方便。鶴管正常操作時都要使用支撐部件，由于其結構設計不合理，使用時不很靈活，有卡死現象，造成工作不夠方便。
一種改進的槽車裝油鶴管，提高操作安全性和工作效率，減少事故隱患。一種槽車裝油鶴管，包括固定管、倒U型管、伸縮管組件及倒U型管的支撐桿和伸縮管組件的卷揚控制機構，伸縮管組件由管節套裝組成，倒U型管一端通過旋轉接頭與固定管聯接，另一端與伸縮管組件聯接，固定管上設有旋轉支座，卷揚控制機構的卷揚筒固定在旋轉支座上，卷揚繩通過安裝在倒U型管上的滑輪與伸縮管組件聯接，伸縮管組件下端管節上設有液位計。卷揚控制機構為手動式，其上設有手動搖柄。卷揚控制機構上設有配重。支撐桿一端支撐在倒U型管上，另一端支撐在旋轉支座上。
采用上述措施后，包括伸縮管組件的伸縮、液位觀察、裝油完工后鶴管收起等均可在操作平臺完成，從而可消除人身安全事故;伸縮管組件由卷揚控制機構控制，采用配重，工作輕便，勞動強度低。其結構簡單、成本低、經濟，操作要求簡單，具有推廣應用價值。

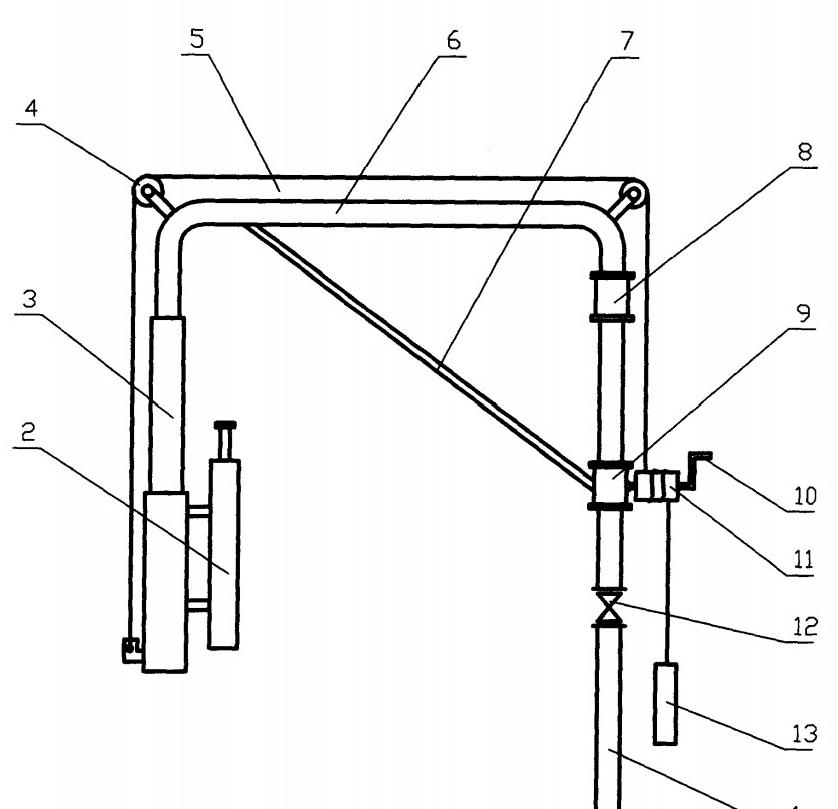

圖1是槽車裝油鶴管結構圖。
具體實施方式
參照?qǐng)D1,一種槽車裝油鶴管，包括固定管[1]、倒U型管[6]、伸縮管組件[3]及倒U型管的支撐桿[7]和伸縮管組件的卷揚控制機構，固定管[1]上安裝有控制閥[12],倒U型管[6]一端通過旋轉接頭[8]與固定管[1]聯接，另一端與伸縮管組件[3]聯接。
在固定管[1]上設有旋轉支座[9],支撐桿[7]一端支撐在倒U型管[6]上，另一端支撐在旋轉支座[9]上，卷揚控制機構的卷揚筒[11]固定在旋轉支座[9]上，該卷揚控制機構為手動式，其上設有手動搖柄[10],并設有配重[13],配重[13]與手動搖柄[10]配合，卷揚繩[5]通過安裝在倒U型管上的滑輪[4]沿著倒U型管[6]的走向另一端與伸縮管組件[3]聯接。該伸縮管組件[3]由二節不銹鋼管組成，也可由三節組成，可按常規的結構制造。在伸縮管組件[3]下端管節上設有液位計[2],便于裝油時觀察液位。
使用時，操作工可以利用固定管控制閥的操作平臺，轉動倒U型管[6]將伸縮管組件[3]對正裝油槽車裝油口，再轉動卷揚控制機構，使伸縮管組件伸長，并伸入到裝油口內，此時打開控制閥[12],開始裝油，當所裝油品觸到液位計時，液位計標桿開始上升，達到所要求裝油液面時，關閉控制閥[12],再轉動手動卷揚部件將伸縮管組件[3]收縮提伸，達到收起狀態后，通過旋轉接頭[8]將其收回原位。
