自動磷酸鹽加藥裝置的原理、結構和調試投運情況分析？
自動磷酸鹽加藥裝置的調試及運行連云港市宏琦電力輔機有限公司介紹生產的自動磷酸鹽加藥裝置的原理、結構和調試投運情況，及適用于爐水ｐＨ－ＰＯ４協調控制的智能型自動加藥控制器。關鍵詞自動磷酸鹽加藥裝置，磷酸鹽在線分析儀，爐水磷酸鹽協調處理龍口電廠爐水磷酸根的監測一直采用人工磷鑰黃比色分析法，加藥采用人工調節磷酸鹽柱塞泵行程的方法。我廠安裝使用了連云港市宏琦生產的自動磷酸鹽加藥裝置。經過近兩年時間的運行，證明該系統性能基本穩定，精度較高，維護量小�，F(xiàn)將有關情況介紹如下。

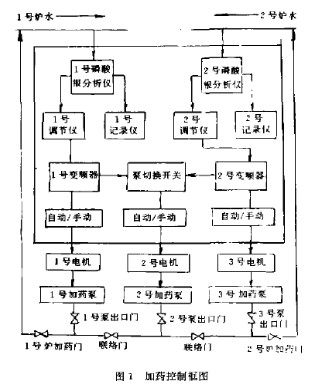

自動磷酸鹽加藥裝置系統組成和工作原理:１系統組成該裝置主要由磷酸很快速分析儀、智能調節儀、交流變頻器及加藥泵等組成（圖１）。
１）ＤＹ９０１０磷酸根快速分析儀該儀表由東北電力學院應用化學系研制生產，由于采用了單片機、流動注射及蠕動泵等先進技術，具有運行可靠、測量準確、試劑耗量小、維護量小等特點。技術參數為：測量范圍：０～２０ｍｇ／ＬＰＯ：；分析速度：ｌ次／Ｚｍｉｎ；測量精度：ＲＳＤＭ３．０％；試劑耗量：１．ＳＬ／月；水樣溫度：Ｍ４０℃；；環境溫度：Ｍ４０ｏＣ；輸出：ＤＣ０～１０、４～２０ｍＡ、ＤＣ０～１０ｍＶ、０。５Ｖ；顯示：ＬＥＤ數碼管四位顯示；重量：３．３ｋｇ；水樣流量：ＭＺｍｌ／ｍｉｎ。

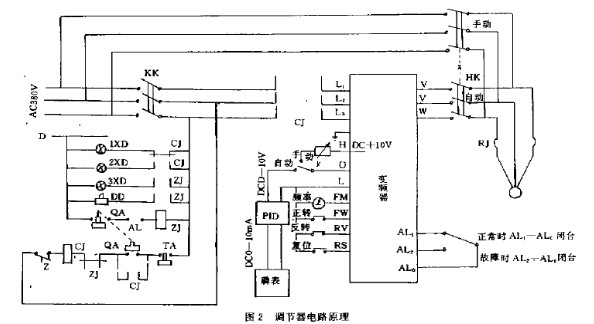

２）技術參數為：適配電機：Ｍ４ｋｗ交流電機；輸入電源三相３８０～４１５Ｖ士１０％、５０ＨＺ；輸出電壓：三相３８０～４６０Ｖ、０．５～３６０ＨＺ；輸出電流：８．６Ａ；重量：０．ｅｋｇ。１．ＺＸｉ作原理本裝置以磷酸根分析儀作為檢測儀表。當爐水中磷酸根含量發生變化時，磷酸根分析儀送出與磷酸根濃度相對應的０～１０ｍＡ電流信號．輸入調節器巾．與調節器巾頂牛設家的磷酸圖１加藥控制框圖根濃度進行比較，將控制信號輸出至變頻器，后者按控制信號的大小將三相３８０Ｖ、５０Ｈｚ交流電源變?yōu)橄鄳?yīng)頻率及電壓的三相電源，送至交流電機，以改變電動機轉速，從而改變往復泵的往復頻率，使?fàn)t水的磷酸根濃度保持在設定范圍內。自動磷酸鹽加藥裝置采用兩臺控制儀及三臺加藥泵。１號、３號磷酸鹽泵常開，２號泵備用。當１、３號泵出現故障時，可通過控制柜上的轉換開關啟動備用泵向爐內加藥，同時設有自動／手動切換開關，當自動調節系統出現故障時，可切換至手動。電路原理如圖２所示（以２號爐為例）。２系統調校２·１參數設定參數設定對自動調節系統投入運行十分重要。設定恰當與否將直接影響自動調節的效果，但由于影響磷酸根濃度的因素較多，難以準確測試，因而采用經驗法對系統參數進行設定。１）磷酸鹽泵行程未裝自動調節時，磷酸鹽泵行程一般調節在３０％～５０％之間即可達到機組對磷酸根濃度的要求，因此�。担埃バ谐獭＃玻┱{(diào)節器參數由于磷酸根濃度是一多容且滯后大的對象，初始ＰＩＤ設定為：６取８０呢、Ｔ；�。担恚椋�、Ｔｎ取ｌｍｉｎ、采樣周期４ｍｉｎ。３）變頻器參數最低頻率：１０ＨＺ；最高頻率：５０ＨＺ。
４）１）磷酸根分析儀作為自動調節裝置的檢測儀表，磷酸根分析儀必須準確可靠，因此每次啟動必須用３ｍｇ／Ｌ和７ｍｇ／Ｌ的標樣進行兩點標定，然后用常用濃度標樣進行檢驗，合格后投入運行。
２）試投調節器一。當爐水中磷酸根濃度接近ｓ．ｅｍｇ／Ｌ時，將手動／自動開關置自動，觀察磷酸根濃度的變化過程。若調節過程緩慢或偏差過大，應適當修改相應的整定參數，當出現異常時，應立即切除自動，進一步檢查，然后再次試投。

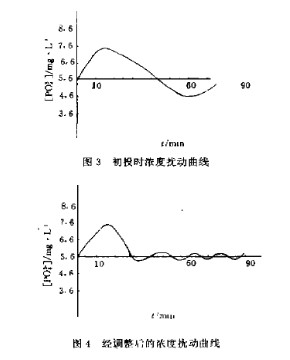

３）擾動試驗調節器投運后，為鑒別調節過程是否滿足要求，并修改整定參數，必須對系統進行如下的擾動試驗：切除自動，將磷酸鹽泵行程調至８０％，當磷酸根濃度達到７．３ｍｇ／Ｌ時，將磷酸鹽泵行程調回５０％，并立即投入自動，觀察調節過程及記錄儀錄下的擾動曲線（圖３），由曲線可以看出，磷酸根濃度經過幾次波動后才回到原來的數值，說明有過調現象，應增大凋節器比例帶入同時由曲線可以看出，磷酸根濃度需經過較長時間才能恢復到原來的數值，說明積分時間偏大，應調小民經過幾次調整后，磷酸根濃度變化如圖４所示，說明達到了比較滿意的調節效果，系統可以正式投入運行。調節器最終參數為：６一１００拓、Ｔ；一３ｍｉｎ、Ｔｎ一２ｍｌｎ、周期一２“‘“。ｔ／ｍｉｎ圖３初投時濃度擾動曲線圖４經調整后的濃度擾動曲線３運行維護‘裝置的運行質量與維護水平有直接聯系，要求儀表工作人員有較高的技術水平和良好敬業精神，同時應制訂完善的設備維護計劃。運行和維護的主要參數是磷酸根分析儀。ｌ）每日檢查儀表指示值、水路、藥路等系統是否泄漏，水樣流量是否達到儀表要求。每十五天用７ｍｇ／Ｌ標樣進行校驗，當ｌ測量平均值一標樣值ｌ＞１．０時，必須對儀表進行重新標定。并將所有閥管移動一次位置。
每月用３ｍｇ／Ｌ和７ｍｇ／Ｌ兩種標樣對儀表進行標定，并更換一次泵管。
長期停機時，用高純水對所有管路進行１０ｍｉｎ沖洗，從閥上�。扑泄苈�。打開蠕動泵泵管壓蓋，將泵管釋放開。自動調節裝置的其它部分如變頻器、調節器、柱塞泵等設備一般無需特別的維護。
自動調節系統的改進隨著機組容量的增大，對鍋爐水質的要求越來越高。常規的磷酸鹽處理法已無法適應大容量機組對爐水水質的要求，必需采用協凋ＰＨ－ＰＯ。處理方式方能滿足機組的要求。其要點是使?fàn)t水的Ｒ值（［Ｎａｌ／［ＰＯ。Ｉ）維持在２．２～２·８５范圍內。協調ＰＨ一磷酸鹽處理是一個很復雜的過程。主要原因是影響Ｒ值的因素很多，如負荷、排污量、水質、溫度，爐內狀況等。對于這一過程難以用數學模型描述。同時由于表計測量的滯后和磷酸根表測量的周期性（非連續性），用一般調節器已無法達到要求，必須采用一種能夠?qū)ψ罴压ぷ鲄?shù)自動尋找的智能型模糊控制器，才能從根本上解決，以提高系統的精度和可靠性。目前這種爐水磷酸鹽協調處理的自動加藥裝置，是連云港市宏琦公司生產并已應用于電廠，效果良好。
國產磷酸根分析儀的精度、可靠性、分析速度等方面已有了很大的提高，有的指標已超過了世界發達國家同類產品，同時交流變頻技術和智能模糊控制技術的應用，使自動磷酸鹽加藥裝置達到了比較完善的水平，如果能在電力等行業推廣應用，必將產生巨大的經濟效益和社會效益。自動磷酸鹽加藥裝置的調試及運行，磷酸鹽在線分析儀，爐水磷酸鹽協調處理介紹了連云港市宏琦電力輔機有限公司生產的自動磷酸鹽加藥裝置的原理、結構和調試投運情況，及適用于爐水ｐＨ－ＰＯ４協調控制的智能型自動加藥控制器。
