液化氣鶴管

2020/4/16 17:02:27　字體：大中小　瀏覽 786

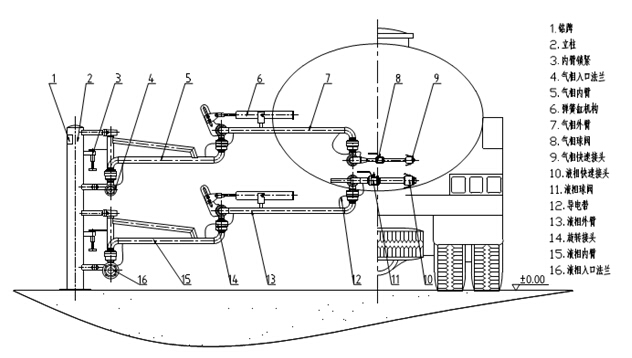

流體裝卸臂（鶴管）：由立柱、旋轉接頭、內臂、外臂、垂管（或者外伸臂）、平衡系統等附件組成，主要用于槽車、槽船裝卸液體介質。

1.立柱：起支撐作用，承受鶴管臂展開時的翻轉力矩作用。

2.旋轉接頭：由轉動件及密封件等組成，它是連接流體裝卸臂的不同組件作相對轉動并能承受載荷的部件。旋轉接頭是流體裝卸臂的核心部件，采用雙滾道高密封性能結構，由高精度數控車床加工而成，保證旋轉接頭內圈與外圈滾道尺寸一致性及互換性。旋轉接頭主密封圈的基材為PTFE并加入自潤滑材料和耐磨材料，主密封圈內襯高彈性不銹鋼沖壓加工成型的連續式骨架彈片，使旋轉接頭轉動面密封持久可靠。

3.內臂：用于連接輸送管道與外臂的部件

4.外臂：可在水平面和垂直面內轉動，是主要用于調整與槽車或者槽船對接工作位置的部件。

5.平衡系統：是用于平衡臂轉動力矩的部件。平衡系統采用壓簧平衡，可實現工作范圍內任意位置平衡，操作輕松方便。

6.垂管(或者外伸臂）：與槽車或者槽船對接部分。

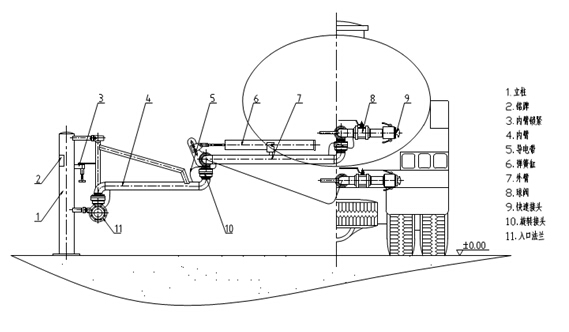

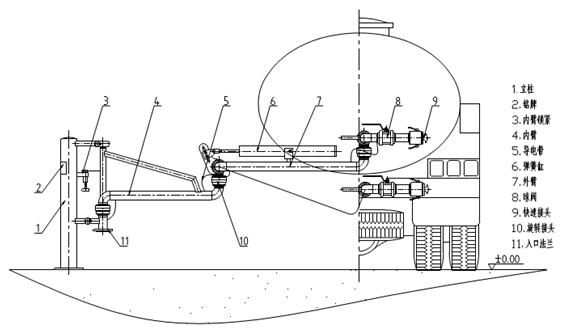

AL1503型（液化氣鶴管-底部密閉裝卸車鶴管）

特點：鶴管安裝在地面上，底部密閉裝卸車鶴管，法蘭接口朝下。

適用介質：汽柴油，醇類，成品油，化工介質等。
