鶴管旋轉接頭：由轉動件及密封件等組成，它是連接流體裝卸臂的不同組件作相對轉動并能承受載荷的部件。鶴管旋轉接頭是流體裝卸臂的核心部件，采用雙滾道高密封性能結構，由高精度數控車床加工而成，保證旋轉接頭內圈與外圈滾道尺寸一致性及互換性。旋轉接頭主密封圈的基材為PTFE并加入自潤滑材料和耐磨材料，主密封圈內襯高彈性不銹鋼沖壓加工成型的連續式骨架彈片，使旋轉接頭轉動面密封持久可靠。

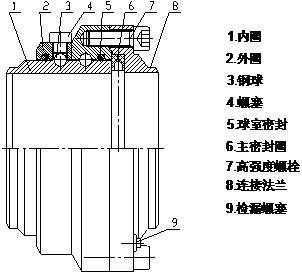

       鋼制旋轉接頭主要由內圈、外圈、法蘭、主密封件、滾道密封、鋼球和聯接螺栓等零件組成（見下圖）。

鶴管旋轉接頭結構特點：

       ①采用雙滾道密封結構，內、外圈滾道采用高精度軸承旋轉結構。

       ②獨立的介質和滾道密封，并設計有密封狀態檢查和潤滑油脂注入孔。

       ③根據旋轉接頭的使用特點，采用德國原圖紙，旋轉接頭的內圈材料都采有不銹鋼，外圈材料都采有高性能優質合金鋼（30CrMo）調質處理鍛件。其中的O型圈采用“C”型結構PTFE材料，保證了旋轉接頭動密封面不銹蝕，又保證了旋轉接頭的強度，使得其具有使用可靠，維修周期和使用壽命長等特點。

       ④主密封圈基材PTFE加入自潤滑材料和耐磨材料，內加進口高彈性不銹鋼(1.4310)沖壓加工成型的連續式骨架彈片，使旋轉接頭密封持久可靠。

       ⑤鶴管旋轉接頭主體可以在現場拆卸，維護、維修方便。

       ⑥帶有檢漏孔，檢查方便。并且由于檢漏孔是在外圈上開槽從法蘭上開孔的，當動密封損壞后介質直接從檢漏孔露出。如沒有檢漏孔，則介質會從內外圈之間露出，不但會把滾道的潤滑脂稀釋流出，加大旋轉接頭摩擦力使操作困難，而且大大減短了設備的維修周期。

鶴管旋轉接頭主要加工工藝：

       ■按標準提出技術要求，內圈從正規廠采購有原始質保書，固熔處理的不銹鋼厚壁管，外圈從正規鍛件廠采購有原始質保書，調質處理的30CrMo鍛件。并進行工廠復檢。

       ■鍛件進廠粗加工后,為防止以后使用中出現應力變形，還要進行人工時效處理。

       ■內、外圈按標準程序在數控車床上加工。

       ■內圈動密封端面研磨加工，以提高光潔度和密封性。

       ■清洗組裝并按要求加耐高溫的優質鋰基脂。
