體流裝卸臂-密閉裝車鶴管產品技術使用分析

      體流裝卸臂-密閉裝車鶴管產品技術使用分析，目前，國內外都利用密閉鶴管向火車、汽車槽車裝卸有毒、易揮發液態物質。在實際裝車作業中，隨著槽車內液體重量增加，槽車會下沉，這樣，鶴管密封帽與槽車罐口之間會產生間隙，使有毒、易揮發氣體逸出，污染環境、損害人員健康。為了解決這一問題，通常是將一個氣缸附著在鶴管上，用氣缸對鶴管外臂或鶴管密封帽向下施壓，使鶴管密封帽在裝車作業中，始終封壓在槽車罐口上，不產生間隙。但是，目前很多油庫等槽車裝卸場所沒有氣源，不能利用氣缸助力鶴管密封裝車。
      密閉裝車鶴管，在沒有氣源的情況下，不依靠氣缸助力，在裝車作業中，也能讓鶴管密封帽始終封壓住槽車罐口，不產生間隙，避免有毒、易揮發氣體逸出污染環境、損害人員健康。
      密閉裝車鶴管，包括密閉裝車鶴管和旋轉壓緊彈簧缸。將一旋轉壓緊彈簧缸一端鉸接在密閉鶴管外臂上，另一端鉸接在鶴管內、外臂連接彎頭靠外臂端固定支架上。旋轉壓緊彈簧缸，使彈簧彈力作用在鶴管外臂上，此作用力的向下分力，可使鶴管外臂向下位移。裝車作業時，先將鶴管與槽車罐口對位，使鶴管密封帽蓋住槽車罐口，然后旋轉壓緊彈簧缸中的彈簧，使鶴管外臂產生一向下壓力，鶴管密封帽會緊緊壓在槽車罐口上。裝車作業中，當槽車罐口向下位移時，密閉裝車鶴管外臂也會隨之向下位移，鶴管密封帽會始終封壓在槽車罐口上，不產生間隙。這樣，不用氣缸助力，也能使鶴管密封裝車作業，避免有毒、易揮發氣體逸出污染環境、損害人員健康。

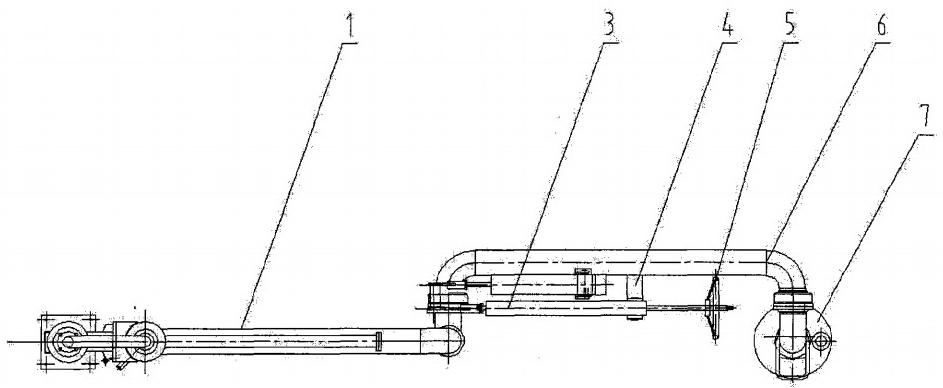

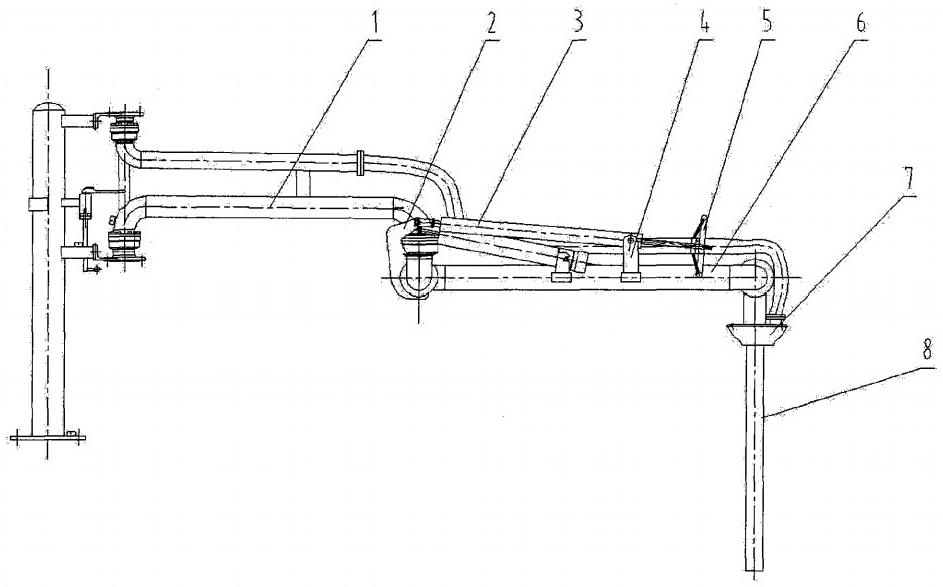

      圖1是本發明的結構示意圖，圖2為圖一的俯視圖。圖中：1——鶴管內臂，2——鶴管內、外臂連接彎頭靠外臂端固定支架，3——旋轉壓緊彈簧缸，4——固定支架，5——彈簧缸旋轉壓緊輪，6——鶴管外臂，7——鶴管密封帽，8——鶴管垂管。
密閉裝車鶴管使用方法：
      如圖1、圖2所示，將旋轉壓緊彈簧缸3的缸體一端鉸接在密閉鶴管外臂固定支架4上，將旋轉壓緊彈簧缸3的缸桿一端鉸接在鶴管內、外臂連接彎頭靠外臂端固定支架2上。也可以將旋轉壓緊彈簧缸3的缸體一端鉸接在鶴管內、外臂連接彎頭靠外臂端固定支架2上，將旋轉壓緊彈簧缸3的缸桿一端鉸接在密閉鶴管外臂固定支架4上。作業時，當鶴管垂管8進入槽車罐口內且鶴管密封帽7封住罐口后，旋轉彈簧缸旋轉壓緊輪5,使旋轉壓緊彈簧缸3內彈簧產生彈力，則旋轉壓緊彈簧缸3會對鶴管外臂6產生一作用力，此作用力的向下分力，可使鶴管外臂6下方鶴管垂管8上的密封帽7緊緊壓住槽車罐口，當槽車內液體重量增加，槽車下沉?xí)r，鶴管密封帽7會封壓住槽車罐口，隨槽車罐口一起下沉，使鶴管密封帽與槽車罐口不產生間隙。這樣，不用氣缸助力，也能使鶴管密封裝車作業，避免有毒、易揮發氣體逸出污染環境、損害人員健康。
