密閉伸縮垂管裝車鶴管系統結構使用說明
密閉伸縮垂管裝車鶴管系統結構使用說明，現有的流體裝車鶴管的垂管部分，按一般設計，采用單一管或兩節管，操作基本是人工手動操作，勞動強度大。裝車介質揮發對操作工的身體有很大危害。
克服現有技術的不足而提供一種結構簡單、使用制造方便、性能可靠、安全節能、裝車快速及時的氣動裝車鶴管密閉伸縮垂管系統。
一種氣動裝車鶴管的密閉伸縮垂管系統，包括伸縮垂直管、控制伸縮垂直管垂直運動的氣動馬達升降系統和安裝在伸縮垂直管上的密閉蓋，伸縮垂直管中部空心設有進液口和出液口，伸縮垂直管的外側套裝有密閉的可伸縮油氣回收管，可伸縮油氣回收管的一端與密閉蓋密封連接并且密閉蓋上設有油氣回收口與可伸縮油氣回收管內部連通，可伸縮油氣回收管另一端與鶴管的氣相管連接。
可伸縮油氣回收管另一端通過復合三通與鶴管的氣相管連接，復合三通一端通過法蘭與可伸縮油氣回收管連接，另一端套裝在伸縮垂直管的出液口上。
伸縮垂直管包括一伸縮垂直管、二伸縮垂直管、三伸縮垂直管和四伸縮垂直管，一伸縮垂直管、二伸縮垂直管、三伸縮垂直管和四伸縮垂直管依次同軸套裝并且相鄰的伸縮垂直管之間通過滑套安裝連接，進液口設在四伸縮垂直管上，出液口設置在一伸縮垂直管上。
氣動馬達升降系統包括氣動馬達和減速及傳動裝置，減速及傳動裝置通過設置在伸縮垂直管內的升降鋼絲繩與四伸縮垂直管的末端連接。
氣動馬達升降系統設有行程到位自動停車控制系統。
減速及傳動裝置通過鋼絲輪與升降鋼絲繩連接，鋼絲輪上設有防松動裝置。
四伸縮垂直管的進液口上設有分流頭。
采用上述方案，無需人工搬動裝車鶴管的垂直管，通過氣動馬達即可控制精調鶴管的密閉伸縮垂管位置，從而實現自動對位，將需要裝車的液體介質密閉輸送到槽車底部，同時配有單獨的油氣回收管系統的設備，及時快捷自動化程度高，節省時間減輕勞動強度，提高生產效率，縮短裝車時間，同時減輕裝車介質對操作人員和大氣的污染，分流頭的作用是，在送油進入罐體時，將進入罐體的油分離，減少油落入罐體底部的反作用力，防止噴濺、防止產生靜電。綜上，具有結構簡單、使用制造方便、性能可靠、安全節能、裝車快速及時等優點，適用于石油化工液體裝車。
附圖說明

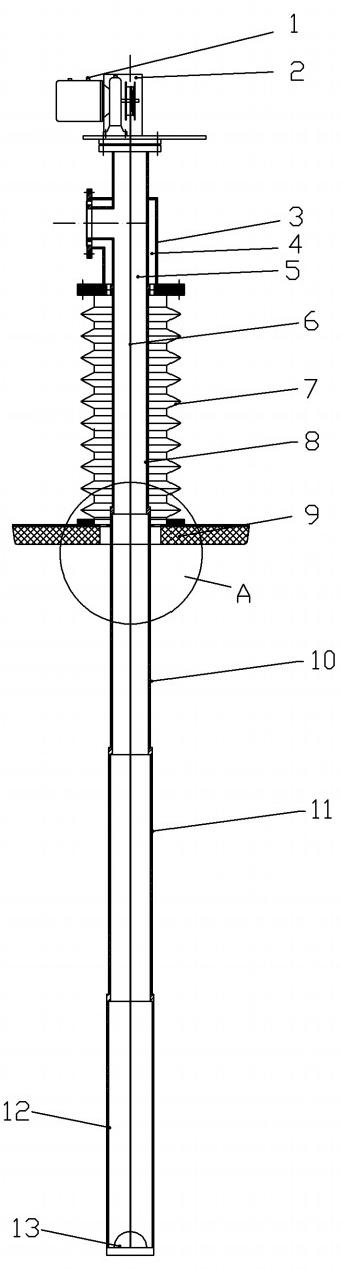

圖1為的裝車鶴管結構示意圖。

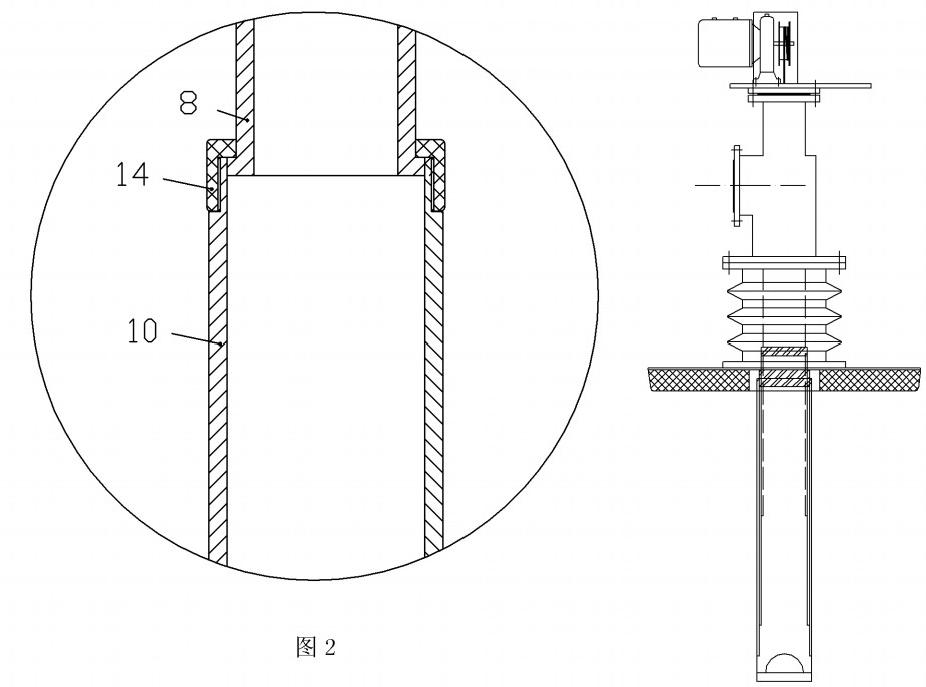

圖2為圖1中A處的放大圖。
圖3為收縮后的的結構示意圖。

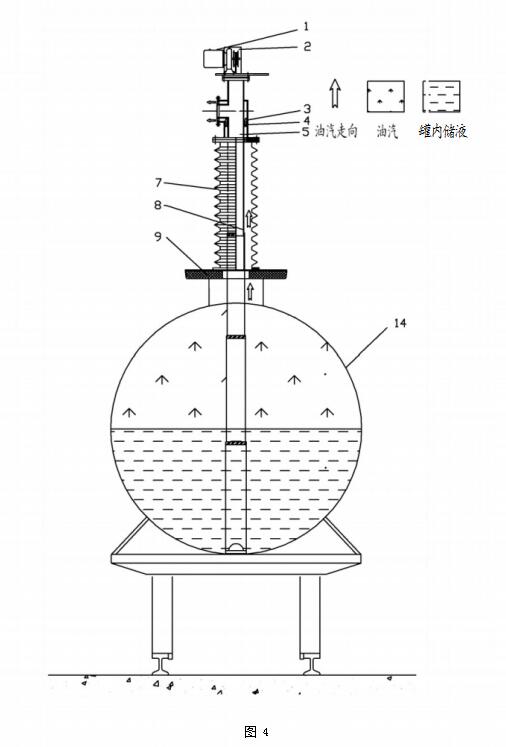

圖4為使用狀態示意圖。
