介紹了煤礦選煤廠磷酸鹽加藥裝置現狀及存在問題；針對存在的問題，提出了磷酸鹽加藥裝置改造方案。

1磷酸鹽加藥裝置現狀

煤礦選煤廠設計能力入洗礦井原煤90萬t/a,該選煤廠于2007年5月4日開工建設，2008年3月18日投產并一次帶料試車成功，主要產品為精煤、中煤、矸石和煤泥。

其中浮選精煤回收采用兩臺FX300浮選柱，浮選藥劑采用捕收劑和起泡劑按一定比例混合，選用人工加藥。兩種藥劑分別裝在兩個大藥劑罐內，由小油泵分別將兩種藥劑通過DN25的管路輸送到浮選柱上方的兩個小藥劑桶內貯存(容積均為500升)。用普通的手動閥門控制加藥量的大小，用眼睛或量杯測量藥劑用量的多少，再流到不銹鋼盆或一般容器里混合，操作工周期的撒在浮選柱中央礦漿的上部。

2磷酸鹽加藥裝置存在的問題

在帶料生產調試期間，發現磷酸鹽加藥裝置存在以下問題。

(1)人工加藥僅憑經驗，可靠性、穩定性較差，隨意性和不確定性非常大，浮選的礦漿濃度、流量等參數僅憑人為檢測，對生產及成本都造成極大的影響；而且操作人員的勞動強度大。

(2)兩種藥劑溶解配合達不到佳值，效果不好。

(3)藥劑撒在浮選柱中央礦漿的上部，藥劑與礦漿不能充分接觸，造成浮選藥劑的極大浪費，浮選效果極差，不能滿足工藝要求。

(4)主要的是浮選精煤灰分超標，影響精煤價格。

因此有必要對磷酸鹽加藥裝置進行改造。

3磷酸鹽加藥裝置改造方案

根據磷酸鹽加藥裝置存在的問題，經過科學分析，對磷酸鹽加藥裝置進行了改造，具體方案如下。大藥劑罐打到浮選柱上方的兩個小藥劑桶內。兩個小藥劑桶里面的液位儀信號傳入微機，控制小油泵B1、B2開啟關閉。

磷酸鹽加藥裝置改造方案。

(1)結構與工作原理。

①磷酸鹽加藥裝置包括：儲料裝置、輸送加藥裝置、PLC控制系統。

②用小油泵B1、B2分別將兩種藥劑從兩個小藥劑桶底部接計量表V1、V2,通過微機自動調節計量表V1、V2調節藥劑的配比。打開電動閥門K1、K2,兩種藥劑按一定配比自流到混料器內充分混合。計量表V1、V2的調節及電動閥門K1、K2的開閉通過微機操作。

③對入料濃度、兩種給藥量(捕收劑和起泡劑)、精煤灰分在線測量進行了單回路控制后，利用本身的系統資源，做了大量的在機試驗(簡單的正交試驗),找到了生產某種精煤在兩個指標下優化的控制策略，一是生產量大，二是精煤產率高。這些變量通過人機接口，改變各回路的設定值實現PLC全自動化控制。

④關閉電動閥門K1、K2,打開電動閥門K3,用高壓風通過DN25管路將藥劑從混料器內吹至浮選柱底部�；炝掀鲀�(nèi)設有螺旋裝置，藥劑在高壓風的作用下充分混合；底部管路出口設有噴射頭，在高壓風的作用下藥劑噴射均勻，與礦漿充分接觸。

(2)磷酸鹽加藥裝置性能特點。

①降低工人勞動強度，保證生產連續穩定，減少生產故障。

②節約藥劑用量，降低生產成本。

③兩種藥劑配比準確，完全混合溶解。藥劑與礦漿能夠充分接觸，浮選效果好。

④PLC控制，使設備實現全自動連續運行。

4磷酸鹽加藥裝置改造效果

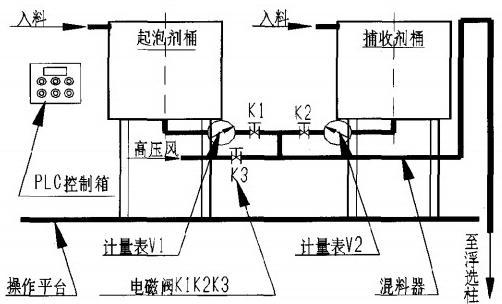

磷酸鹽加藥裝置改造方案4月中旬實施，5月16號調試，經過改造后不僅降低了工人勞動強度，降低生產成本，更主要的是浮選精煤灰分達到標準要求，給企業帶來更大經濟效益。附示意圖(見圖1)。
