油罐車密封裝卸鶴管使用說明與配件結構分析

      油罐車密封裝卸鶴管使用說明與配件結構分析，油罐車密封裝卸鶴管，油鶴管的吸入端裝有快速接頭，快速接頭后端接軟管、并通過連接管與兩個可以左右360度旋轉的旋轉接頭連接。連接管包括連接于軟管與旋轉接頭之間的彎頭、連接于旋轉接頭后端的一彎頭、短管及另一彎頭。軟管底部用托架托住�？焖俳宇^為卡口型或螺紋型。托架的一端焊接在短管上，另一端制在半圓形托盤，主要是把裝卸油結束后的軟管托著�？晒�(jié)約能源、降低油品的損耗、減少發生火災和爆炸的危險性、減少對大氣污染，廣泛用于汽車油罐車和鐵路油罐車運輸散裝易揮發的液態油品、化工產品的密封裝卸。
       目前，不論是鐵路裝卸鶴管還是汽車裝卸鶴管，均為上部敞開裝卸油品鶴管。此種鶴管一般都是將鶴管伸向罐車底部，為了適應各類不同罐車類型，滿足操作方便，安全可靠等要求，鶴管上一般都有可供左右旋轉，上下起落和前后伸縮的零部件以減少對位的困難。
       由于上部敞開裝卸油品鶴管是采用敞開裝卸油品，因此敞口裝卸油時出現油氣沿地面擴散，加重對空氣的污染，增加了火災和爆炸的危險性，同時還增大油品的損耗。因此，一種降低油品的損耗，節約能源，減少對大氣的污染，減少發生火災和爆炸危險性的用于汽車油罐車和鐵路油罐車運輸散裝易揮發的液態油品、化工產品的密封裝卸鶴管就成為社會之急需。
       安裝裝卸鶴管目的在于：克服現有技術的不足與缺陷，提供一種節約能源、降低油品的損耗、減少發生火災和爆炸的危險性、減少對大氣污染的用于汽車油罐車和鐵路油罐車運輸散裝易揮發的液態油品、化工產品的密封裝卸鶴管。
       安裝裝卸鶴管方案實現：油鶴管的吸入端裝有快速接頭，快速接頭后端接軟管、并通過連接管與兩個可以左右360度旋轉的旋轉接頭連接。
       連接管包括連接于軟管與旋轉接頭之間的彎頭、連接于旋轉接頭后端的一彎頭、短管及另一彎頭。軟管底部用托架托住�？焖俳宇^為卡口型或螺紋型，使快速接頭能快速地與油罐車上的裝卸快速接頭連接，達到密封卸油的目的。托架的一端焊接在短管上，另一端制在半園形托盤，主要是把裝卸油結束后的軟管托著。
       軟管為耐油膠管或金屬軟管，它主要能使鶴管上下前后移動，達到方便對接油罐車裝卸口的目的。節約能源、降低油品的損耗、減少發生火災和爆炸的危險性、減少對大氣污染，廣泛用于汽車油罐車和鐵路油罐車運輸散裝易揮發的液態油品、化工產品的密封裝卸。
附圖說明

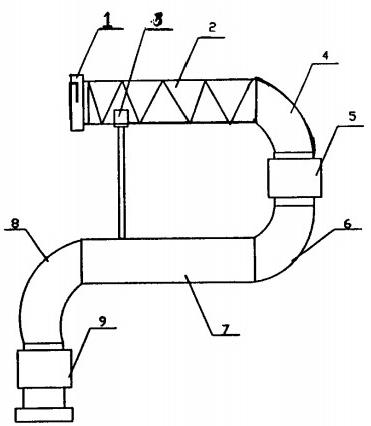

圖1為油罐車密封裝卸鶴管立體示意圖；

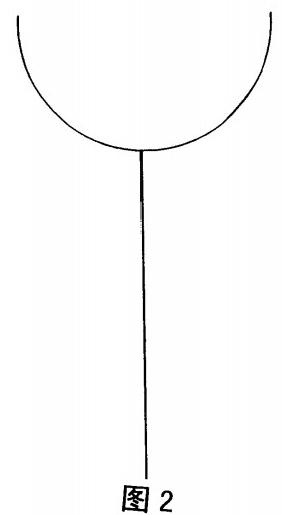

圖2為油罐車密封裝卸鶴管托架示意圖。
       由依次相連接的快速接頭1、軟管2、托架3、彎頭4、旋轉接頭5、彎頭6、鋼制短管7、彎頭8、旋轉接頭9構成�？焖俳宇^1為卡口型或螺紋型，使快速接頭1能快速地與油罐車上的裝卸快速接頭連接，達到密封卸油的目的。軟管2為耐油膠管或金屬軟管，它主要能使鶴管上下前后移動，達到方便對接油罐車裝卸口的目的。托架3的一端焊接在短管7上，另一端制成半園形托盤，主要是把裝卸油結束后的軟管2托著。旋轉接頭5、9主要目的是使鶴管能左右360度旋轉，達到方便對接油罐車裝卸油的目的。
