定量自動裝車鶴管系統中密封帽的應用說明？
定量自動裝車技術在液態類物料鶴管裝車鶴管系統中應用的設計思想；對液態類物料裝車鶴管定量自動裝車控制系統的組成、工作原理、技術參數、性能特點作了詳細的論述。簡單闡明了自動控制技術在液態類物料裝車鶴管系統中應用的發展前景。
石油化工液態類物料裝車鶴管系統是石油化工類企業沿用已久的通用裝置系統，已有很長的使用歷史。常規液態類物料裝車鶴管系統是由有動力源(帶壓)物料總管和裝車鶴管系統組成。其裝車的全過程操作都是由操作工人現場觀測和手動操作完成的。
近年來，隨著石油化工裝置生產規模的提升，需裝車轉運的生產過程中的中間物料和成品物料如何快速高效地完成裝車、降低人工成本、實現裝車自動化日益顯得十分迫切。
定量裝車自動控制裝置系統
定量裝車控制裝置系統是將儀表自動化控制技術、計算機控制技術、網絡技術、通訊技術和傳統的鶴臂管裝車鶴管系統技術等有機結合起來，實現了液態類物料裝車鶴管系統的自動化分散控制和集中管理功能。解決了石油化工液態類物料裝車作業中存在的工藝管線的水擊現象、和裝車作業過于繁忙的問題。提高系統裝車精度和效率，降低了損耗，減輕工人的勞動強度，為企業實現生產全過程自動化控制和采用高科技企業管理技術提供了條件。
石油三廠成品油裝車鶴管系統采用了由某儀表技術公司配套生產的定量裝車控制系統，經設計、施工、驗收，投用近一年時間，效果顯著，應用很成功。
定量裝車控制系統組成及設備
石油三廠成品油定量裝車控制系統部分主要由BD0C-2D分布式定量裝車控制儀(系統)和現場檢測儀表及定量控制閥和安全防溢開關、防靜電控制系統組成(見圖l)。
(l)BD0C-2D型分布式定量裝車控制儀(以下簡稱裝車儀)是國內石油化工液態物料裝車控制方面多年經驗的基礎上新開發的一代產品，它是以單片機控制器為核心的智能化儀表，具有精度高、響應快的特點�？蓪�(shí)現與流量計、液位開關、溫度儀、接地開關、控制閥組成完整的單機控制系統；可與微機連接實現分布式物流控制系統，實現遠程監控，數據共享，適用于石油、化工等企是基于傳統的裝車鶴管系統技術基礎上采用分布式定量裝車控制技術，通過信號檢測、定(流)量輸入設置、閥門自動控制、聯鎖控制與回訊、網絡通訊的自動控制實現成品油定量裝車鶴管系統的自動化分散控制和集中管理功能(見圖2)。

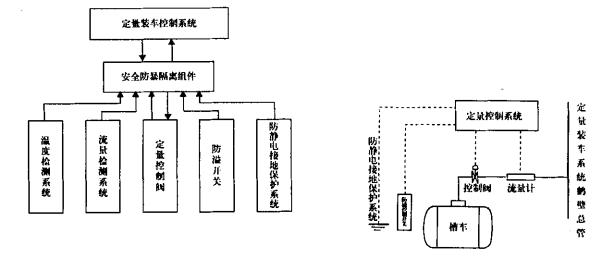

圖l定量裝車控制系統框圖 圖2定量裝車控制系統原理示意圖
(2)安全防爆隔離組件是石油化工防爆場所自動控制系統中控制中心和現場之間信號傳輸過程中的強弱電有效電隔離系統，為實現防爆場所儀器儀表電子器件正常安全工作和信號安全傳輸提供了安全保障。
(3)現場檢測儀表及定量控制閥和安全防溢、防靜電控制系統是定量裝車控制系統的實現自動控制的信號來源和控制執行機構。其中安全防溢開關、防靜電控制系統為確保系統在故障狀態及可能出現的不可預知情況下的有效控制提供了保障。
(4)定量裝車控制系統主要設備石油三廠成品油定量裝車控制系統的主要設備如表l所列。
表l定量裝車自動化控制系統設備表
|
名稱 |
規格及型號 |
數量 |
|
定量裝車控制儀 |
BD0C-2D |
5套 |
|
八口防爆接線盒組件 |
Dps(與裝車儀配接) |
5件 |
|
渦街流量計 |
DNl00PN2.5MPa |
5件 |
|
氣動三段閥 |
DNl00PNl.6MPa |
5件 |
|
溫度計(變送器) |
WEB235-200 |
5件 |
|
靜電接地夾 |
PIT-0l |
5件 |
|
防溢開關 |
sAl00 |
5件 |
|
防爆撓性管 |
DNl5，DN25 |
25件 |
定量裝車控制系統工作原理
石油
方廠數成據品油定量裝車控制系統的工作原3.1流量檢測及流量信號輸入
定量裝車控制儀可根據用戶的要求連接各種流量計，作為流量檢測儀表。一般采用脈沖流量計，完成定量裝車控制系統流量參數的現場檢測，為定量裝車控制儀提供可靠的控制信號(數據)。并通過定量裝車控制儀處理產生控制信號(數據)輸出給控制閥。
閥門控制與回訊
閥門的控制開關的延長時間可根據VFD顯示的信息由面板輸入。當?shù)竭_(dá)設定的時間裝車儀自動打開閥門，當裝車完畢，裝車儀自動按延遲時間關閉閥門。閥門的開關狀態可直接由VFD看出。
連鎖與報警
液位開關裝在鶴管上部與裝車鶴管同時插入槽車，安裝位略高于車額定液位。當裝車液位到底額定高度時定量裝車儀關閉氣動閥停止裝車。當意外情況時即裝車液位超過額定高度時，液位開關發出信號，裝車儀關閉閥門，發出告警鈴聲，同時VFD顯示液位告警信息。
為了避免裝車過程中物料與空氣摩擦產生靜電積累過高引起火災事故，要求槽車由良好的接地系統，裝車儀啟動后先檢測接地報警信號，若大于l00歐姆，則發出接地告警鈴聲，拒絕執行裝車，同時VFD顯示接地告警信息。
網絡通訊
裝車儀采用Rs485總線通訊，所有控制儀可通過一條兩芯屏蔽雙絞線與上位控制電腦連接，接受電腦發油控制指令。電腦同時監控裝車過程，記錄數據，完成報表，并在公司局域網內實現數據共享。此次方案中沒有上位機，由裝車儀單獨完成發油工作。
定量裝車控制系統的主要技術指標及特點
石油三廠成品油定量裝車控制系統的主要技術指標技術參數及特點如下：
定量裝車控制儀
(1)可直接安裝在鶴位旁，現場對裝車進行控制，控制過程中的問題可直接處理，使得系統安全方便。
(2)VFD顯示當前設定量、裝車量、累計量、流量、閥門狀態、接地狀態等系統信息，使現場人員對系統運行一目了然。
(3)數字式鍵盤，參數設定方便。
(4)系統失電裝車參數自動保存，來電后自動顯示失電信息。
(5)通訊靈活，上位機和下位機之間采用485總線通訊，實時分布式采集數據，集中管理。
(6)系統易擴展，網絡編號可以提供有權限的操作人員設定，系統擴展時只加入新的網絡編號就可完成。
流量檢測系統(流量計)
(1)流量計的選型：具有信號輸出的渦街流量計。
(2)流量計的供電：可由BD0C-2D供電，24V112V直流電源。
(3)流量計輸出信號：方波脈沖信號。
控制閥
(1)連接數量：可同時與四個閥門連接，隊它們進行程序控制。根據具體情況需要此次只控制一個氣動三段閥。
(2)閥門供電：由BD0C-2D送電，24V直流電源。
(3)閥門控制信號：由BD0C-2D發出閥門控制信號。
(4)信號：無源接點開關信號。
液位控制開關
可與各種電流型、電壓型或無電源液位開關連接，形成液位控制回路。
與防靜電接地裝置的聯接
可與各種常規防靜電接地裝置連接，形成控制裝置防靜電接地系統。
控制系統精確度
檢測精度與所選用的儀表有關。
(1) 對脈沖信號輸出的流量計無采集誤差。
(2) (2)對模擬信號輸出的流量計采集誤差<0.1%。
(3) (3)對Pt100溫度計的采集誤差<0.1%。
(4) (4)系統控制裝車可達到的精度+0.5%。
定量裝車控制系統的功能特點：
采用微處理器，小型化，智能化。
隔離防爆型設計，做到安全可靠。
自動溫度補償，現場設置參數，實現定量裝車。
可實現脈沖流量計輸入。
可控制4組閥門和泵，動作順序可編程。
VFD顯示閥門狀態、液位開關、接地開關、故障狀態信息。
具有防靜電、防液體溢出控制功能。
現場設備、通信和儀表光電隔離。
石油三廠成品油裝車鶴管系統采用定量裝車自動控制系統改造建成投用后，在近一年的運行考核中，該自動控制系統運行穩定，自動控制率高，完全實現了成品油裝車自動控制，在提高成品油裝車效率、裝車精度、提高成品油裝車鶴管系統穩定性、安全可靠性和降低損耗、減輕工人的勞動強度等方面取得了良好效果。
隨著電子技術、計算機技術的飛速發展，定量控制技術在液態類物料裝車鶴管系統中的應用有了強大的技術基礎，尤其是計算機技術和數字技術在儀表自動化控制領域的廣泛應用，使得儀表自動化控制系統中的信號(數據)傳輸、數據運算、數據處理、信號(數據)反饋、和相應的控制技術和手段都取得了巨大進步，這必將促使液態類物料裝車鶴管系統的自動控制技術有更進一步的發展。
