一種瀝青鐵路罐車裝車鶴管裝置使用說明

     近年來，我國的交通事業保持了持續快速健康發展的良好勢頭，公路建設飛快發展，高速公路和城鄉農村鐵路建設都實現了歷史性的突破，成為經濟社會發展的重要助推器，發展公路建設，不僅提高了運輸能力，而且在改善投資環境、優化產業布局等方面都會產生重要的作用。
     隨著公路建設的飛速發展，國內市場上對瀝青的存儲、運輸設備的需求越來越大，要求也越來越高，其對性能也提出了更高的要求。
     現有的瀝青在通過鐵路發貨時采用鐵路罐車運輸，操作人員通過操作鶴管，鶴管將瀝青灌入鐵路罐車內，但是，現有的罐車裝車鶴管無法旋轉，當有其他較大的罐車通過時，需要調整鶴管高度十分麻煩。
     而且，當鐵路罐車灌裝完畢后，如果溫度較低，鶴管內的剩余瀝青會出現凝固，造成堵塞，需要另外對其進行加熱才可以再次使用。
     一種瀝青鐵路罐車裝車鶴管裝置，鶴管可360度旋轉，隨時調整其位置，而且鶴管被加熱，不會有凝固阻塞現象的出現，而且在冬天溫度較低時，瀝青可以更順暢的灌裝到鐵路罐車內，十分方便。
     為了解決上述技術問題，通過以下技術方案實現的：
     一種瀝青鐵路罐車裝車鶴管裝置，包括操作臺和與瀝青管道連接的瀝青豎直管道，瀝青豎直管道上方設有鶴管，瀝青豎直管道套設有外管，瀝青豎直管道套和外管之間設有加熱裝置，瀝青豎直管道外部還包覆有保溫層，瀝青豎直管道和瀝青管道連接位置設有旋轉連接器。
     加熱裝置為導熱油加熱裝置或蒸汽加熱裝置。加熱裝置呈螺旋狀或豎向排布于瀝青豎直管道套和外管之間。瀝青豎直管道還連接防靜電裝置。操作臺包括支撐柱和位于支撐柱上方的平臺，平臺四周設有欄桿，支撐柱設有梯子，梯子設有保護欄桿。鶴管還設有支撐桿。瀝青豎直管道和瀝青管道連接位置設有閥門，瀝青豎直管道設有瀝青排出管。
與現有技術相比，的有益效果是：
     一種瀝青鐵路罐車裝車鶴管裝置，鶴管可以進行旋轉，不進行灌裝作業，可旋轉離開鐵路軌道，操作十分簡單，而且瀝青豎直管設置加熱裝置，防止瀝青凝固阻塞管道。
附圖說明

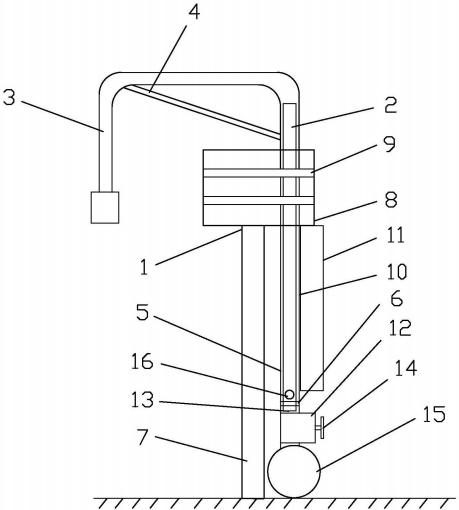

     圖1是一種瀝青鐵路罐車裝車鶴管裝置的結構示意圖。
     圖中，1——操作臺；2——瀝青豎直管道；3——鶴管；4——支撐桿；5——外管；6——旋轉連接器；7——支撐柱；8——平臺；9——欄桿；10——梯子；11——保護欄桿；12——閥門；13——瀝青排出管；14——手輪；15——瀝青管道；16——扳手。
