底部裝卸鶴管改造克服氣阻的有效途徑

      文章分析了出現氣阻現象的種種原因，通過實踐和水力計算圖表分析得出結論：底部裝卸鶴管改造對克服氣阻效果明顯，簡單易行。引入臨界溫度的概念，有利于宏觀上判斷卸油是否出現氣阻。
      炎熱的夏季在鐵路收發油區進行卸油作業，出現氣阻是司空見慣的。尤其是近幾年來，許多油庫特別是高原地區油庫氣阻現象出現的頻率更大，造成的損失更為嚴重。如何消除氣阻或?qū)⑵浣抵恋拖薅�，無論從節能、提高效率及效益角度還是從防止設備損壞、保證正常工作順利完成的角度講都是急待研究的課題。下面結合我區油庫情況從裝卸鶴管改造入手，談一下解決氣阻問題的途徑。
1氣阻現象出現頻率逐漸增大的原因
      (1)設計欠妥。對重錘式底部裝卸鶴管氣阻危險點(圖4中4點)距軌面一般4.75m就能滿足鐵路部門的規定和工作需要，而一些油庫設計高達5.0～5.3m;目前工藝設計計算時油溫按平均溫度考慮偏冒進，因?qū)嶋H工作中油罐車后待卸油品在夏季均高于平均油溫。另外，有些油泵選型中片面強調效率、方便，而忽視了吸入性能。
      (2)老油庫在設備改造中片面強調使用方便性而忽視了工作效能。目前，大部分老油庫已將其它形式裝卸鶴管更換為重錘式裝卸鶴管，而重錘式裝卸鶴管吸入性能差。同樣工作條件下，重錘式比回轉式裝卸鶴管增加損失約6080Pa左右。
      (3)許多油庫設備進入大修期，吸入管內壁腐蝕嚴重，粗糙度變大，阻力增加。油泵吸入室、葉輪由于氣蝕、銹蝕或損壞、變形，導致吸入性能下降，形成惡性循環。
      (4)裝卸鶴管、閥門等吸入管路上活動聯接部位由于欠保養、維護，導致密封性能差，出現漏氣。泵房濾油器清洗不及時易出現堵塞，阻力損失變大。
      (5)世界性氣候變暖，各地高平均氣溫上升，持續時間變長。
      (6)選用設備質量有問題，個別廠家生產的油泵吸入性能達不到額定參數要求，裝卸鶴管旋轉接頭精度達不到要求，不密封，漏氣等。
2裝卸鶴管改造是克服氣阻的有效途徑之一
      影響鐵路油罐車油品溫度分布的因素有很多，例如，油品來源、裝卸車速度、運輸距離、沿線停車時間長短及該地區天氣情況等，很難用具體函數表達并計算出來，但有其規律可循，有的單位已做了一些研究。通過多年來對我區各地油庫罐車油溫的實測和了解發現，在炎熱的夏季對于我國北方高原地區，接收油罐車內油品溫度和分布都有類似圖1的規律，上面油溫高，且變化不太大，靜止一定時間后陽面油溫有所上升，下面、陰面、有風吹的一面油溫下降較大，對于西北地區油庫一般溫差為3～5℃�；�于此，通過實際計算和多年實踐證明，解決油庫氣阻問題的有效途徑是改造裝卸鶴管。根據油罐車內油溫分布和浮力原理，使得油靜壓和溫度兩個影響氣阻的重要參數相互平衡，從而實現卸油作業中不出現氣阻。即將圖2(以重錘式裝卸鶴管為例)裝卸鶴管A點轉向節移至圖3C處，并在B處增設一個90°彎頭，D處增設一個浮子，保證卸油作業中裝卸鶴管吸入口距油面0.2～0.3m左右，實現了先走熱油(靜壓頭大)、后走冷油(飽和蒸氣壓小)而不氣阻的目的。
圖1鐵路油罐車內油溫分布示意圖
圖2錘式裝卸鶴管
圖3改造后的重錘式裝卸鶴管

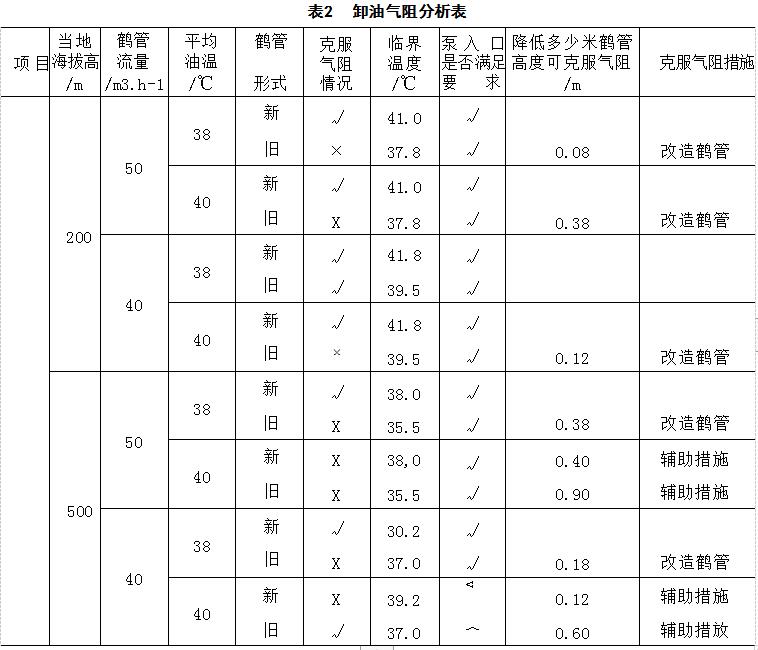

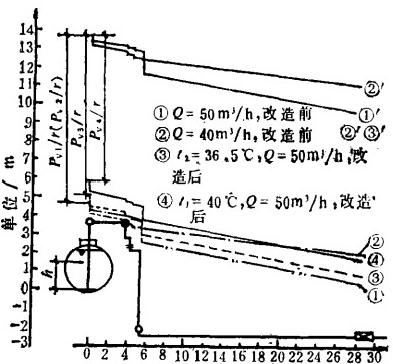

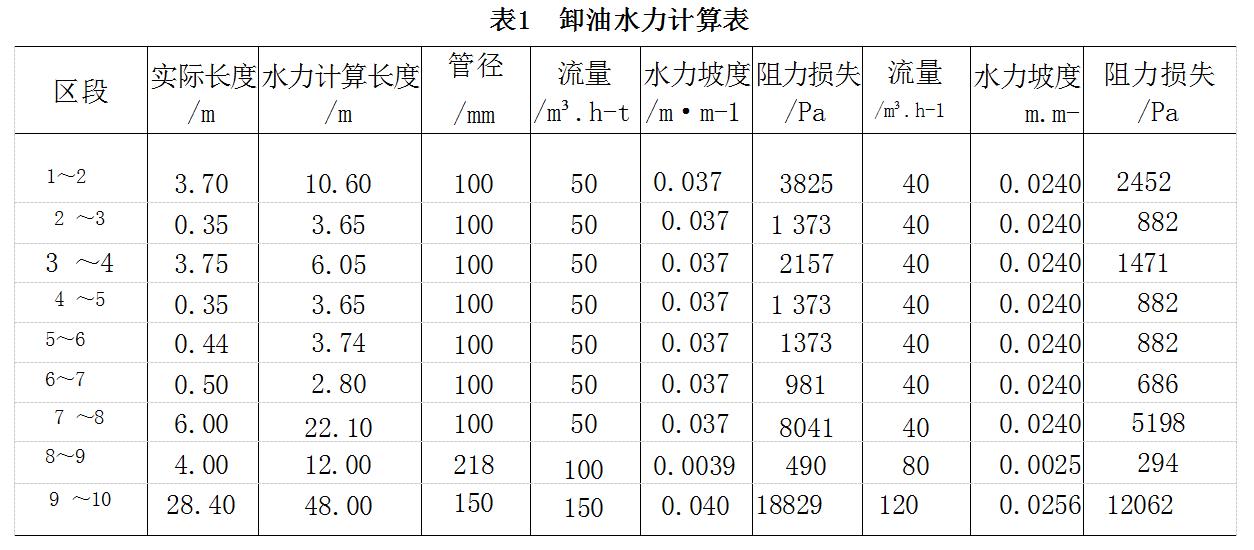

      由圖4可計算出輸送的車用汽油在不同流量下吸入管路系統各段的阻力損失，詳見表13。由此繪制出不同工況、場所下吸入管路系統的剩余壓力圖，圖5為平”均油溫為38℃,油庫駐地海拔200m,在兩種輸送流量下裝卸鶴管改裝前后的剩余壓力圖4]。由此可推算出，在不同工況、場所及裝卸鶴管改造前、后輸送某種油品時是否產生氣阻，以及能正常輸送而不產生氣阻的高平均溫度(臨界溫度)是多少，若產生氣阻，應采取什么處理措施克服等。詳見表2。
圖4鐵路油罐車卸油工藝圖
對某油庫而言，由圖表中可以看出：
      (1)裝卸鶴管上部(圖4中4點)是產生氣阻的關鍵，油溫是氣阻的重要參數，裝卸鶴管改造后對克服氣阻非常有效，而采取減少流量其效果不甚理想。
      (2)通過測量油罐車油溫，并和臨界溫度比較后可以判斷卸油時是否產生氣阻以及采取何種措施方能克服氣阻。
注：
      ①表中新、舊分別代表改造后、前裝卸鶴管；
      ②泵吸入口處真空度計算從略；
      ③臨界溫度：某油庫收發系統在一定流量下輸送某種油品不產生氣阻的高平均溫度。
注：
      ①t?、tz分別代表上層、下層油溫；
      ②r?代表車用汽油重度；
      ③Q?代表裝卸鶴管工作流量；
      ④Pv?(Pv?)、Pv?、Pv?分別為38℃、36.5℃、40℃時車用汽油飽和蒸氣壓；
      ⑤h代表裝卸鶴管改造后上層卸油時進油口與油罐車底之距，圖中按1.2m計偏保守。
      (3)裝卸鶴管改造簡單易行，造價低廉，每只裝卸鶴管約需經費300元左右，只要時間安排妥當，不影響正常收發作業。
      (4)裝卸鶴管安裝位置不易過高，對圖4而言，在作業時3點(高于軌面4.75m左右)應略高于4點或一樣高，這樣對克服氣阻有利。例如：西北高原地區某油庫冬季驗收投用，到夏季由于氣阻而無法進行鐵路卸油作業。在不影響鐵路安全和作業的前提下，我們將裝卸鶴管安裝高度降低0.4m,問題得到解決。但是，對改造后的裝卸鶴管，重新安裝時一定要保證4點略高于3點0.10～0.12m,以便于吸入管在油罐車內運動。另外，對其它形式裝卸鶴管只要將進油短管按上述方案改造，可達到同樣的效果。
      (5)對近幾年來將其它形式裝卸鶴管更換為重椏式裝卸鶴管的，要重新進行水力計算，校核是否滿足原設計要求，否則，可通過改造裝卸鶴管來彌補。
      (6)根據同樣原理，還有另外兩種改造裝卸鶴管的方案，如圖6所示，卸油作業時上、下油層摻和進入裝卸鶴管，由于涉及到頭利權問題，這里不予詳述。
圖6裝卸鶴管改造方案圖
      從上面計算分析可以看到，盡管改造裝卸鶴管能有效地克服氣阻，但對某油庫一定流量下卸某種油品而言，都有一個臨界溫度，況且其它吸入管段對產生氣阻也有很大影響，顯然不能消除氣阻現象。因此，為大限度地減少氣阻現象出現，除對裝卸鶴管改造外，其它方面工作也必須跟上。定期加強對輸油設備(尤其吸入管路系統)的維護、保養，檢查法蘭聯接、轉動部位的密封性能，及時更換墊片、填料、緊固螺栓，清洗濾油器，確保整個系統的嚴密性和暢通性；對工作多年的油泵一旦發現吸入室、葉輪損壞或變形，吸人性能嚴重下降的要及時大修直至更換；對于超出臨界溫度的油品，特殊情況必須馬上卸下時，其它輔助措施要相應跟上。
      例如：采取冷油拌和、油罐車外部酒水、加入化學劑等降溫法，減小卸油速度、夜間卸油等方法。否則，會浪費能源，無法卸下油品，甚至損壞設備，欲速則不達。但必須指出，這種輔助措施效率效益低，浪費時間，管理難度大，不宜經常采用。目前，同行們對克服氣阻方面的研究較為活躍，探索研制出許多新工藝、新設備，但有些還有待進一步完善。例如：低氣壓卸油工藝、吸入管引人射流泵工藝,在安全、效率方面尚存在需解決的問題。氣動潛油泵的研制有很大的發展前景，相信在不久的將來，氣阻問題會得到徹底解決。
