裝卸鶴管配套旋轉接頭萬向節產品結構說明?鶴管也叫陸用流體裝卸臂主要由立柱、旋轉接頭、液相內臂、液相外臂、液相外伸臂、氣相內臂、氣相外臂、氣相外伸臂、操作手柄、液/氣相球閥、液/氣相快速接頭、彈簧缸平衡系統、內臂鎖定裝置、導靜電系統等附件組成。今天主要說的是旋轉接頭萬向節:特有的旋轉接頭及密封圈旋轉接頭采用高級優質合金鋼作為基本材料,應用復式滾道,使其具有很高的承載能力,能夠承受較為苛刻的軸向、徑向載荷,運轉自如。主密封采用填充四氟,具有高耐磨性、自潤滑性,內嵌不銹鋼骨架,密封面經拋光處理,密封性能優越、可靠。
鶴管旋轉接頭又叫萬向節,它是由內圈、外圈、法蘭、主密封、O型圈、鋼珠組成。鶴管旋轉接頭是由轉動件及密封件等組成,主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件。

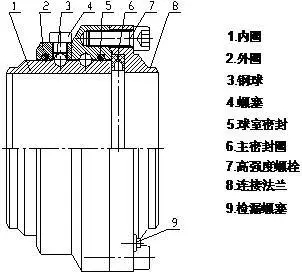

裝車鶴管關鍵的部位就是旋轉接頭。本公司的旋轉接頭嚴格按德國技術和圖紙生產,具有設計合理、旋轉靈活、密封性好,能適應較為惡劣的環境。鋼制旋轉接頭主要由內圈、外圈、法蘭、主密封件、滾道密封、鋼球和聯接螺栓等零件組成(見下圖)。旋轉接頭一般型號有:DN50、DN80、DN100、DN125、DN150;材質有20#、304、316、316L等。
旋轉接頭結構特點:
采用雙滾道密封結構,內、外圈滾道采用高精度軸承旋轉結構。獨立的介質和滾道密封,并設計有密封狀態檢查和潤滑油脂注入孔。
根據旋轉接頭的使用特點,采用德國原圖紙,旋轉接頭的內圈材料都采有不銹鋼,外圈材料都采有高性能優質合金鋼(30CrMo)調質處理鍛件。其中的O型圈采用“C”型結構PTFE材料,保證了旋轉接頭動密封面不銹蝕,又保證了旋轉接頭的強度,使得其具有使用可靠,維修周期和使用壽命長等特點。
主密封圈基材PTFE加入自潤滑材料和耐磨材料,內加進口高彈性不銹鋼(1.4310)沖壓加工成型的連續式骨架彈片,使旋轉接頭密封持久可靠。旋轉接頭主體可以在現場拆卸,維護、維修方便。帶有檢漏孔,檢查方便。并且由于檢漏孔是在外圈上開槽從法蘭上開孔的,當動密封損壞后介質直接從檢漏孔露出。如沒有檢漏孔,則介質會從內外圈之間露出,不但會把滾道的潤滑脂稀釋流出,加大旋轉接頭摩擦力使操作困難,而且大大減短了設備的維修周期。
