油卸車裝卸鶴管與旋轉接頭主密封圈設計應用分析

      油卸車裝卸鶴管與旋轉接頭主密封圈設計應用分析,為了解決傳統油罐車油料補加系統存在勞動強度大、加注效率低、操作人員易受有毒易燃油氣侵害等問題，開展了油罐車自主補油裝卸鶴管的設計及分析。先根據油罐車自主補油的功能需求，在人工裝卸鶴管基礎上通過將手動閥門改為氣動閥門，將松套法蘭替換為油罐車法蘭快速連接裝置，以及增加液壓缸驅動等方式進行了自主補油裝卸鶴管的結構設計，并在旋轉接頭關鍵結構中通過增加密封件、塵封圈、止水環和防水墊片等進行了結構優化；通過前處理、載荷施加以及求解后處理等技術針對旋轉接頭進行了CAE分析；再通過添加運動副約束進行了補油裝卸鶴管的動力學仿真分析，并獲得了裝卸鶴管末端關節的位移圖、速度圖和角加速度圖�；�于圓柱滾子和相關密封圈的旋轉接頭設計，在保證接頭密封同時也有效提高了補油裝卸鶴管各關節的支撐強渡，而CAE分析結果也驗證其滿足了強度和剛度要求。此外補油裝卸鶴管的動力學分析也確保了其末端關節自主補油時的移動需求。
      在原油裝卸方面，目前大部分石化公司都是采用人工補油設備，現場人員通過目視來操縱設備完成對油罐車的補油工作。輕質原油具有揮發性強的特點，操作員吸入或接觸一定揮發物易造成急性或慢性的苯中毒。此外，油罐車加油作業多在室外，不僅要頂著嚴寒酷暑，而且要進行24h輪班作業，工作量大且強。因此如何提高油罐車補油效率，減少人力成本，降低因原油揮發給操作員帶來的傷害，已經成為石化行業關注的焦點。包括內臂、外臂、中間管道和旋轉接頭等結構的裝卸鶴管是目前用于油罐車補油的主要門裝備。針對汽車中轉液化烴氣體，設計了一種包括裝卸鶴管內外臂、彎管、旋轉接頭等在內的萬象裝卸鶴管，通過接頭固定裝置將泄漏有效控制在可控范圍內，降低了事故風險。針對LNG裝車撬用設計了一種輕便式裝卸鶴管系統，通過液相裝卸鶴管連接到槽車加液臂進行灌裝。針對安裝在發油棧臺上的上裝式操作裝卸鶴管，通過對管道連接、氣液相接頭等改進設計了下裝式裝卸鶴管，提高了油裝車的生產效率。從目前已有的裝卸鶴管裝備來看，仍然是以人工操作為主，主要通過改進連接頭等方式提高補油效率和防止泄露，仍然不具備自主補油功能。為了切實提高油罐車補油效率和安全性，具備自主補油功能的裝卸鶴管是當前石化業急需智能裝備。
1自主補油裝卸鶴管設計
1.1裝卸鶴管總體設計
      為了實現油罐車的自主補油，項目組在人工裝卸鶴管基礎上進行了改進設計，如圖1所示。包括視覺系統、對稱雙臂補油裝卸鶴管以及控制系統。通過視覺實時識別油罐車管道接頭，并基于控制系統驅動補油裝卸鶴管實現儲油罐和油罐車的自動、有效、安全對接。
      1.油罐車2.視覺系統3.補油裝卸鶴管4.控制系統
      在自主補油系統中，補油裝卸鶴管是關鍵，將原人工裝卸鶴管中的手動閥門改為氣動閥門，將松套法蘭替換為油罐車法蘭快速連接裝置，在垂管與旋轉接頭之間增加平衡調節裝置，使垂管基本處于水平狀態，在旋轉接頭處增加液壓缸驅動機構，用于推動臂的旋轉，從而使得裝卸鶴管各關節在視覺引導下能自動舒展并實現與油罐車對接。圖2為單臂補油裝卸鶴管，包括旋轉接頭、液壓缸、平衡缸、氣動閥門、關節等，滿足了其在控制系統作用下能實現自動張開的條件。
      1.平衡缸2.氣動閥門3.一橫關節4.液壓缸5.旋轉接頭6.二橫關節7.切斷閥8.球閥9.法蘭盤
1.2旋轉接頭優化設計

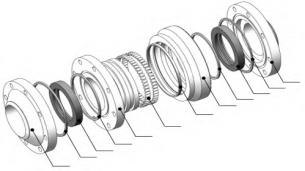

      旋轉接頭是裝卸鶴管橫豎關節實現相對運動、完成自主補油的關鍵連接件，其結構優劣直接關系到裝卸鶴管的密封性和強度，為此進行了如圖3所示的旋轉接頭優化設計。內法蘭盤和外法蘭盤之間通過兩排圓柱滾子支撐，實現了接頭的相對轉動，同時也提高了支撐強度；內法蘭盤外壁的凹槽內裝有塵封圈，實現了內外法蘭盤的有效密封，防止了外部灰塵、雨、霜等進入旋轉接頭內部；內法蘭盤內壁的凹槽內裝有止水環，外套體外壁凹槽內裝有次密封圈，內法蘭盤和外套體之間還裝有主密封圈實現了兩者的有效密封。主、次密封圈主要起到耐油、防腐以及減振作用。外法蘭盤和外套體之間也依次裝有防水墊片、主密封圈和次密封圈。止水環和防水墊片都屬于遇水膨脹型，可以起到二次堵漏止水的密封作用。
      1.外套體2.次密封圈3.主密封圈4.止水環5.內法蘭盤6.圓柱滾子7.塵封圈8.外法蘭盤9.防水墊片
2旋轉接頭CAE分析
      在整個自主補油裝卸鶴管中，由于旋轉接頭承接著連續兩根裝卸鶴管管道的連接，無疑是設備中強度和剛度比較薄弱的環節。為了確保裝卸鶴管的安全性，設計中進行了CAE分析。
2.1CAE分析前處理
      為了便于分析，設計采用了Solidworks中Work-bench模塊。接頭中金屬材料選用不銹鋼材料，網格劃分的大小設置為3mm長度，其中外法蘭盤劃分效果如圖4所示。
2.2載荷施加
      旋轉接頭的外套體和內外法蘭盤通過螺栓連接，螺栓徑向也會受到零件所施加相應的剪切應力，約1500N。整個旋轉接頭外套體會受到其他關節的拉力，約為12MPa，在施加完載荷后即可進行模型求解。
2.3求解結果后處理

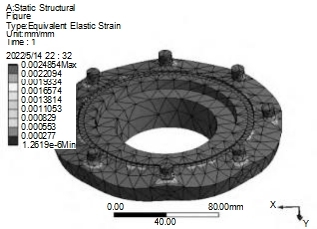

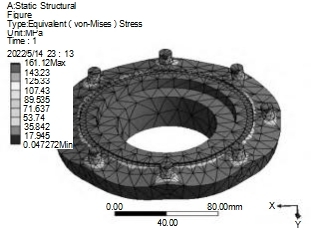

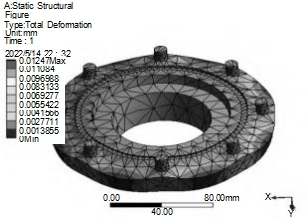

      圖5給出了分析求解得出的應變云圖、應力云圖和變形云圖。
      由應變分析可知，螺栓連接處地方容易發生形變；由應力圖可以看出，螺栓上方應力大，容易受到破壞；由變形圖可以看出，當外套體軸向受力時，外套外圍表面處變形大。對比3幅變形圖，出于安全考慮，應力大處應被加強處理，可以對其熱處理或者在其表面鍍層可靠的金屬，從而達到加強加固的效果。變形大處可以采取適當增加與其作用力的相反力來相互作用抵消一部分力的優化方法。
      此外，通過仿真分析可以看出，應力圖中大的應力值范圍在71.637MPa~125.33MPa之間，小于不銹鋼的許用應力值155MPa。所以，所設計旋轉接頭的外套結構強度和剛度能夠滿足使用要求。
3補油裝卸鶴管動力學仿真分析
3.1補油裝卸鶴管模型建立

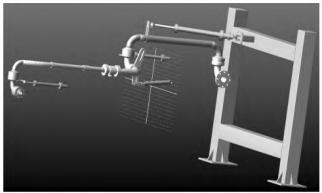

      為了便于動力學分析，將Solidworks中補油裝卸鶴管模型進行簡化并導入adams軟件，如圖6所示.
3.2運動副約束添加

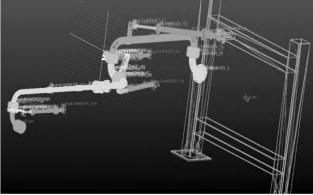

      根據油罐車自主補油裝卸鶴管各關節進行設置，在油罐車自主補油裝卸鶴管機架與大地之間添加固定約束，其余各關節根據油罐車自主補油裝卸鶴管實際情況添加轉動關節或者移動關節。設計中所涉及運動副為固定副、移動副和轉動副，整個模型的運動副如圖7所示。
3.3仿真結果及后處理

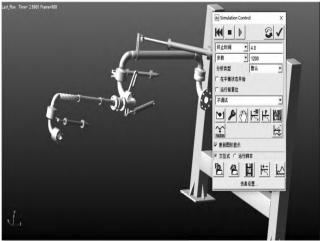

      將裝卸鶴管中各物體連接關系以及驅動設置好之后即進行運動仿真，運動時間為4s，運動步數為1200步，仿真界面如圖8所示。

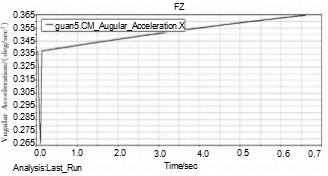

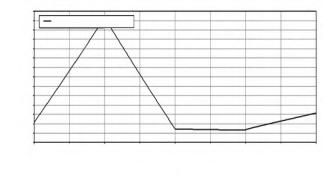

      為了確保所設計自主補油裝卸鶴管的安全、有效，設計中基于adams軟件進行了運動仿真，并對裝卸鶴管末端關節的位移、速度和角加速度進行分析。圖9給出了相應的位移、速度和角速度曲線。由位移圖可以看出，前2s之內線性位移值為X軸從-2800~-2200，總位移量為600mm，呈對稱變化，后2s內平穩運動；由速度圖可以看出，末端關節大線性速度為每秒500mm，在經過約2s后趨于穩定，前2s內速度在正負值每秒500mm區間波動，后2s停止運動，速度趨近于0；由角速度圖可以看出，角加速度一開始劇烈的下降到0.264°/(m2·s)，0.1s之后緩速直線上升，趨于穩定。
      針對現有石化行業人工加油存在的勞動強大、效率低以及易受有毒氣體侵害的問題，設計了一種自主補油裝卸鶴管。通過仿真和分析可以得出如下結論：
      （1）針對現有人工操作裝卸鶴管，通過用氣動閥門替換手動閥，以及增加液壓缸驅動等，實現了裝卸鶴管自動舒展需求，使其具備了自主補油功能；
      （2）針對裝卸鶴管中關鍵旋轉接頭，通過增加主次密封圈、圓柱滾子、止水環和防水墊片等，有效保證了旋轉接頭連接管道的密封性；
      （3）針對裝卸鶴管旋轉接頭的強度和剛度問題，在施加載荷情況下，通過有限元技術驗證了旋轉接頭外套結構滿足使用要求；
      （4）基于adams的動力學仿真，通過裝卸鶴管末關節的運動分析進一步驗證了文中所設計的補油裝卸鶴管滿足了自主補油時的移動要求。
