磷酸鹽加藥裝置產品優化改造說明

2024/2/5 11:14:17　字體：大中小　瀏覽 159

     磷酸鹽加藥裝置產品優化改造說明，介紹了原水磷酸鹽加藥裝置系統存在的加藥裝置選取不合理、所加藥劑反應時間較短、藥效難以充分發揮作用等一系列問題，生產中通過改變加藥裝置的措施方法對磷酸鹽加藥系統進行針對性的改造。全自動加藥裝置系統改造完成后，提高了磷酸鹽加藥裝置系統的工作效率，保證了藥劑的穩定供應，促進了藥劑充分溶解，穩定了磷酸鹽的濃度，節約了生產用水成本，有效提高了原水的處理效果及處理能力。
     煤化公司是年設計能力為30萬t合成氨、58萬t尿素的化工企業。主要生產裝置有氣化、合成、尿素、鍋爐、水處理等裝置，其中水處理裝置共分為五個系統，包括原水系統、中水系統、脫鹽水系統、循環系統以及污水處理系統。原水系統運行的好壞直接影響到后續水系統及生產裝置的穩定運行。為了改善原水產水的各項指標，保證原水系統的出水水質，決定對原水磷酸鹽加藥裝置進行優化改造，其目的是延長磷酸鹽在原水中的反應時間，使其達到佳的凝聚效果。使原水產水的各項指標控制在合格范圍內，保證后續循環水、脫鹽水、生活水水質達標，終使各生產裝置穩定運行。
2工藝流程簡介

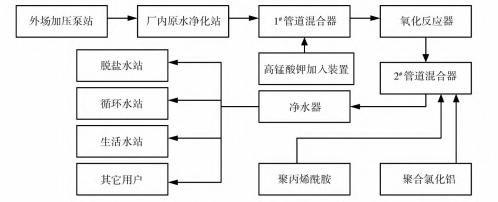

     原水系統大處理能力約為1200m3/h，由廠區附近的水庫供水，原水系統設有加藥裝置三套、管道混合器二套、氧化反應器一套，一體化凈水器四套。其中三套加藥裝置包括磷酸鹽加藥裝置（聚合氯化鋁，簡稱PAC）、助凝劑加藥裝置（聚丙烯酰胺，簡稱PAM）、氧化劑加藥裝置（高錳酸鉀，即KMnO4）。原水工藝流程為：將來自小鶴立河水庫的原水經廠外加壓泵站加壓后輸送至凈化站界區內，先經1＃管道混合器投加高錳酸鉀氧化后進入氧化反應器，水中的氨氮及部分有機物被氧化，從而原水中的BOD、COD、氨氮含量被降低；然后在2#管道混合器中加入聚合氯化鋁、陰離子型聚丙烯酰胺，藥劑和廠外來水在2＃管道混合器中充分混合后進入一體化凈水器；再經2＃管道混合器投加磷酸鹽和助凝劑混合處理后進入一體化凈水器，在一體化凈水器內經混凝、沉淀、過濾后進入生產消防水池儲存，后由生產消防水泵送往廠區內供給脫鹽水、循環水及生活水等用戶使用。改造前原水處理工藝流程見圖1。

3磷酸鹽加藥裝置改造前生產運行情況
3.1磷酸鹽的原理
     我廠使用的磷酸鹽為聚合氯化鋁（PAC），聚合氯化鋁具有吸附、凝聚、沉淀等性能。主要用于污水處理、廢水處理、飲用水處理、循環水處理等生產水處理。優點是用量小，成本低，在水處理行業是較常用的水處理劑之一，當和聚丙烯酰胺配合使用效果更好。其凈化絮凝機理為：高分子混凝劑溶于水后，會產生水解和縮聚反應而形成高聚合物，這種高聚合物的結構是線性結構，在相聚較遠的兩個微粒之間起著粘結架橋作用，使得微粒逐步變大，變成了大顆粒的磷酸鹽（俗稱鋁礬花），因此這種由于高分子物質的吸附架橋而使微粒相互粘結的過程稱為絮凝。
3.2磷酸鹽加藥裝置存在的問題
     原有磷酸鹽加藥裝置將藥劑加在廠區原水系統的2#管道混合器處，加藥點與凈水器距離較近（約3m），藥劑與水混合后直接進入凈水器進行處理，反應時間短，無法完全發揮磷酸鹽的作用，影響絮凝效果；另一方面攪拌不充分，原有磷酸鹽加藥裝置系統在藥劑攪拌后仍呈黏稠狀，天氣寒冷或濃度過高時易在管道內結晶，出現堵塞現象，嚴重影響藥劑的正常輸送，并且磷酸鹽中經常出現大顆粒絮團等現象，降低了藥效，絮凝效果不好。
     這樣就直接增加了藥劑使用量，原有磷酸鹽加藥系統為提高絮凝效果，使用無機高分子磷酸鹽聚合氯化鋁（PAC）與助凝劑聚丙烯酰胺（PAM）配合使用，藥劑用量大、價格高，增加了生產成本。

3.3絮凝效果的影響
見表1。

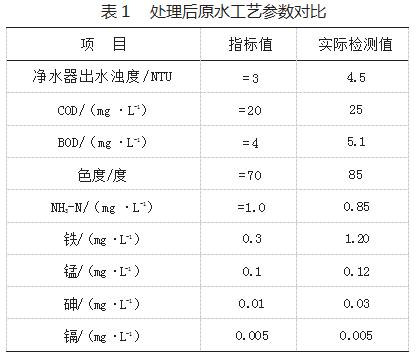

表1處理后原水工藝參數對比
項目指標值實際檢測值
凈水器出水濁度/NTU =3 4.5
COD/（mg·L-1） =20 25
BOD/（mg·L-1） =4 5.1
色度/度 =70 85
NH3-N/（mg·L-1） =1.0 0.85
鐵/（mg·L-1） 0.3 1.20
錳/（mg·L-1） 0.1 0.12
砷/（mg·L-1） 0.01 0.03
鎘/（mg·L-1） 0.005 0.005
處理后的原水水質長期不合格，會嚴重影響后續的循環水、脫鹽水及生活水系統，通過表中的數據看出，鐵離子和濁度超過正常指標很多。

3.3.1鐵離子高的影響
（1）鐵離子超標后，對循環水系統的影響為明顯。鐵離子在水中對設備和管道有腐蝕作用，反應方程式為：Fe3+與單質鐵反應生產Fe2+：Fe3++Fe→Fe2+，當Fe2+在涼水塔暴空時與氧反應再次生產Fe3+：Fe2++O2→Fe3+如此循環，造成了系統的腐蝕事故，因此在循環水中總鐵離子越低越好，一般情況下控制在=0.5mg/L，高不超過1.0mg/L。鐵離子是反映循環水系統腐蝕的重要指標之一，當水中含有2mg/L的鐵離子時，會使碳鋼換熱器年腐蝕率增加6～7倍，且加劇局部腐蝕。當循環水中鐵離子含量＞0.5mg/L，會使鐵細菌繁殖加快，微生物會大量的附著在換熱器部位的金屬表面上，降低循環水的冷卻效果，同時也會降低緩蝕與阻垢效果；另一方面這些粘泥覆蓋在金屬表面上，會形成差異腐蝕原電池，引起設備的電化學腐蝕。
（2）鐵離子超標后對脫鹽水系統及用戶也會產生不利影響。當原水產生做為脫鹽水給水時，如果鐵離子以膠態懸浮體出現的話，它會從過濾器中漏過而污染陽離子交換樹脂。如果鐵以Fe2+形式交換到樹脂上，隨后被氧化成Fe3+，從而在樹脂顆粒上形成凝膠狀的不溶于水的鐵的氫氧化物。可能交換到樹脂上Fe2+在樹脂的交換基團上直接轉化為Fe3+，但在再生過程中不能被完全除去而殘留在樹脂中。這樣會導致離子交換床的運行周期短且產水水質差，長時間運行會導致樹脂中毒無法再生，降低樹脂使用壽命。水質較差的脫鹽水進入鍋爐后導致鍋爐腐蝕、結垢，受熱不均勻浪費能源，嚴重時造成鍋爐停車。當原水產生做為生活水水源時，水中鐵離子過高會引起食欲不振，嘔吐、腹瀉、胃腸道紊亂、大便失常等病癥。

3.3.2濁度高的影響
     增加循環泵的負荷，使泵的工作壓力增大；降低冷卻效果，濁度大的水質帶走的熱量較差，使降溫效果不明顯，對產量有一定的影響；同時對管道不利，管道內沉積占據了很多雜質，影響冷卻水的流量；并且容易損壞水泵葉輪，污泥濁水增大了水泵葉輪的摩擦力，導致水泵的使用壽命，增加生產成本；嚴重時還會堵塞閥門管線，導致閥門不能正常的開啟，影響工藝控制參數，從而影響生產。
     而脫鹽水的給水濁度過高，使活性炭過濾器因截留過量的沉渣、懸浮物等機械雜質而板結，使進出口壓差增大，從而影響其正常截污、除氯能力。經活性炭過濾器處理的水如濁度超標會使懸浮物微粒會包圍在離子交換樹脂的顆粒表面、堵塞孔道，從而隔絕了樹脂的離子交換過程，使樹脂受污染，尤以陽樹脂為嚴重。另外，還會導致樹脂床壓差增高，影響離子交換周期和產水量，嚴重時會導致樹脂破碎。濁度對飲用水微生物指標有明顯的影響。它干擾細菌和病毒的測定，更重要的是濁度會促進細菌的生長繁殖，因?yàn)闋I養物質吸附在顆粒的表面上，因而使附著的細菌較那些游離的細菌生長繁殖更快。
4磷酸鹽加藥裝置改造

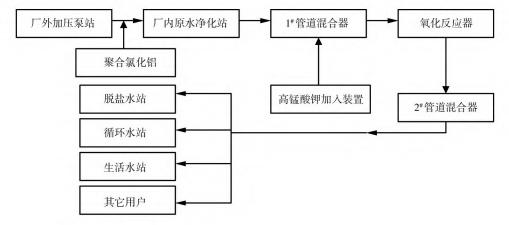

     改造磷酸鹽加藥裝置之前，生產上嘗試提高PAC的加入量，以使原水產生的濁度、色度和鐵離子等指標達標濃度，即由2.0×10-6提高至2.5×10-6，起初各項指標有所改觀，但是隨著磷酸鹽的加入量逐漸提高，當藥劑量濃度提高到3.0×10-6時水質并沒有得到預期效果，并且沒有充分反應的藥劑進入凈水器，堵塞濾料孔隙，加大了濾料的反洗率，降低了濾料的使用壽命，嚴重影響生產效率及水質。為使磷酸鹽能充分發揮其絮凝作用，上半年，我廠與天津某設計院經過前期調研與后期實驗后決定，對原有的原水磷酸鹽加藥裝置進行改造，即將磷酸鹽加藥裝置由原來廠區內2#管道混合器處改為廠外加壓泵出口管線處。改造后原水處理工藝流程見圖2。

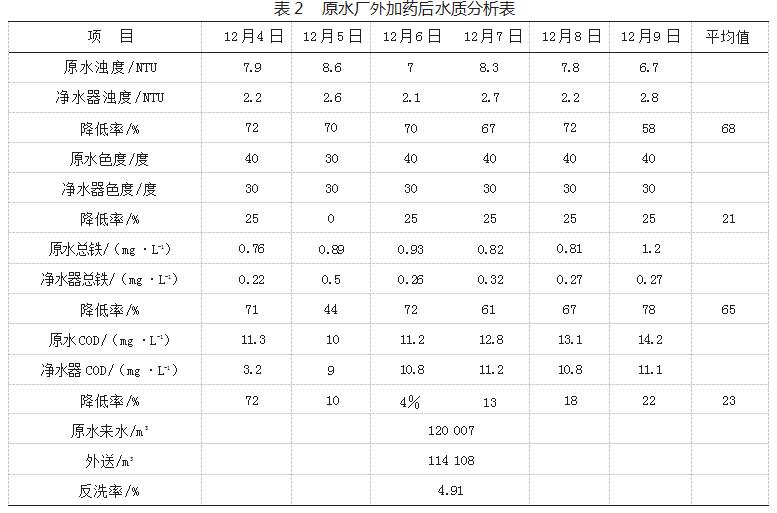

     12月4日開始在廠外加壓泵站進行加藥，將廠區內PAC加藥裝置停運，加壓泵站采取臨時加藥，人工配備濃度為12.5%的PAC溶液，攪拌均勻后用加藥泵將藥液加至廠外加壓泵出口管線處，與水混合后送至廠區。調整加藥泵沖程，控制加藥量在50L/h左右（加藥濃度在1.8×10-6～2.0×10-6），加藥濃度與廠區加藥濃度一致，運行8h后對凈水器產水進行加樣分析。通過數據比較后，加壓泵出口處添加磷酸鹽具有良好的效果。改造完成后對原水廠內和廠外取樣分析分別見表2、表3。
5磷酸鹽加藥裝置改造后的效果
5.1磷酸鹽加藥裝置工藝效果

     濁度：廠外去除率平均為68%，廠內去除率平均為45%；色度：廠外去除率平均為21%，廠內去除率平均為14%；總鐵：廠外去除率平均為65%，廠內去除率平均為54%；COD：廠外去除率平均為23%，廠內去除率平均為20%；反洗率：廠外加藥反洗率4.91%，廠內加藥反洗率5.4%。通過以上廠外加藥與廠內加藥的數據對比可以看出，磷酸鹽加藥裝置改造后各項指標明顯降低，處理效果明顯。有效打破了固有的原水加藥模式，延長了磷酸鹽與原水的接觸反應時間，使磷酸鹽的作用能充分發揮出來，提高絮凝效果。同時改造后的磷酸鹽加藥裝置借助加壓泵出口壓力的作用使藥劑攪拌后即使呈黏稠狀態或濃度過高也不會出現堵塞現象，使藥劑能正常輸送，提高了藥效，絮凝效果較好。
5.2磷酸鹽加藥裝置經濟效益
     磷酸鹽加藥裝置改造前，為提高絮凝效果，需配合使用的助凝劑聚丙烯酰胺。改造后由于絮凝效果較好，已不再需要加入助凝劑。原來助凝劑的理論投加量為0.25mg/L，即1200t/h的水量投加為0.3kg/h，一年的投加量為0.3kg/h×24h/d×365d=2628kg，即2.628t，按助凝劑19625元/t計算，19625元/t×2.628t=51574元。
     對于水處理系統中的各個工段，原水作為凈化和提高水質的一步驟，其系統運行的好壞直接影響到后續系統是否能穩定。磷酸鹽加藥裝置的改造實現了加藥系統的優化，促進了藥劑溶解，延長了藥劑反應時間，穩定了藥劑的濃度，減少了大顆粒絮團，降低了藥劑用量及成本。磷酸鹽加藥裝置改造后運行三年，磷酸鹽加藥裝置系統運行穩定，原水產生的總鐵及濁度等水質指標均控制在合格范圍內，為后續水系統及其他生產裝置的穩定運行提供了可靠保障。
