1、裝卸鶴管主要技術參數:
(1)、甲醇卸車鶴管:
1.1型號:AL2503B5DN80

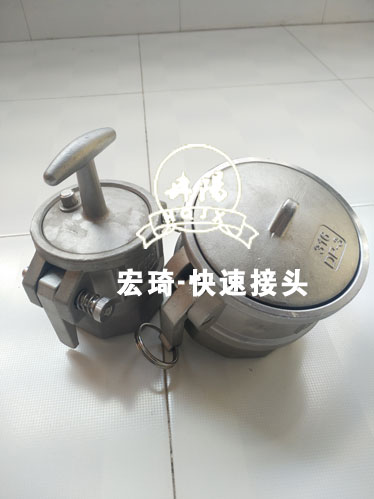

1.2設備主要部件:立柱、5個GAS型旋轉接頭連接的管道系統、接車管(配球閥和快速接頭出接管法蘭彈簧缸外璧平衡機構、內臂鎖緊機構、導靜電費簧:
1.3數量:14臺(右旋7臺，左旋7臺);
1.4口徑:DN80.
1.5輸送介質:甲醇;
1.6介質溫度:40"C常溫;設計溫度:-19~+100"C
1.7介質壓力:0.388Mpa;設計壓力:1.0MPa;
1.8接管法蘭標準:GL150,HG/T20615,WM,RF;
1.9材質要求:管道材質:20#,
1.10汽車鶴管現場參數:棧臺高度:150mm;立柱中心站臺邊緣距:300mm;罐車接口高度:700mm~1400mm;汽車漂移范圍:見附包絡線圖;接口法蘭距棧臺高度:150mm。
(2)、輕芳烴裝車鶴管:
2.1型號:AL1412FH3DN80/50
2.2設備主要部件:立柱、4個GAS型旋轉接頭連接的液相管道系統、由軟.硬管結合組成的氣相管道系統、垂管、密封帽、接管法蘭(氣、液相)、彈簧缸外臂平衡及鎖緊機構、內臂鎖緊機構、聲光液位報警、導靜電帶等;
2.3
數量:4臺(右旋2臺，左旋2臺);
2.4口徑:DN80/50
2.5輸送介質:輕芳烴;
2.6介質溫度:40°C常溫;設計溫度:-19~+100°C
2.7介質壓力:0.3Mpa;設計壓力:1.0MPa;
2.8接管法蘭標準:GL150,HG/T20615,WM,RF;
2.9材質要求:管道材質:20#,垂管材質:鋁。
2.10汽車鶴管現場參數:.棧臺高度:3200mm;立柱與槽車中心距:2500mm;.立柱中心站臺邊緣距:250IIm;罐車接口高度:2600mm~3800mm;汽車漂移范圍:見附包絡線圖;接口法蘭距棧臺高度:1200mm。
(3)、重芳烴裝車鶴管:
3.1型號:AL1402FH3DN80
3.2設備.主要部件:立柱、4個GAS型旋轉接頭連接的管道系統、垂管、接管法蘭、夾套伴熱系統、彈簧缸外臂平衡及鎖緊機構、內臂鎖緊機構、聲光液位報警、導靜電帶等;
3.3
數量:2臺(右旋1臺，左旋1臺);
3.4
口徑:DN80
3.5輸送介質:重芳烴;
3.6
介質溫度:80°C;設計溫度:-19~+150°C
3.7
介質壓力:0.3Mpa;設計壓力:1.0MPa;
3.8
接管法蘭標準:GL150,HG/T20615,WM,RF;
3.9材質要求:管道材質:20#,垂管材質:鋁。
3.10汽車鶴管現場參數:.棧臺高度:3200mm;立柱與槽車中心距:2500mm;.立柱中心站臺邊緣距:250mm;罐車接口高度:2600mm~3800mm;汽車漂移范圍:見附包絡線圖;接口法蘭距棧臺高度:1100mm.
(4)、液化氣裝車鶴管:
4.1型號:AL2543F5DN50/25;
4.2設備主要部件:立柱、5個GAS型旋轉接頭連接的液相管道系統、5個GAS型旋轉接頭連接的氣相管道系統、液相接車管(配球閥和快速接頭)、氣相接車管(配球閥和快速接頭)、接管法蘭(氣、液相)、彈簧缸外臂平衡機構、內臂鎖緊機構、導靜電帶等;
4.3數量:2臺(右旋1臺，左旋1臺);
4.4口徑:DN50/25
4.5輸送介質:液化石油氣;
4.6介質溫度:40"C常溫;設計溫度:-19~+100C
4.7介質壓力:1.04Mpa;設計壓力:2.5MPa;
4.8接管法蘭標準:GL300,HG/T20615,WM,RF;
4.9材質要求:管道材質:20#.
